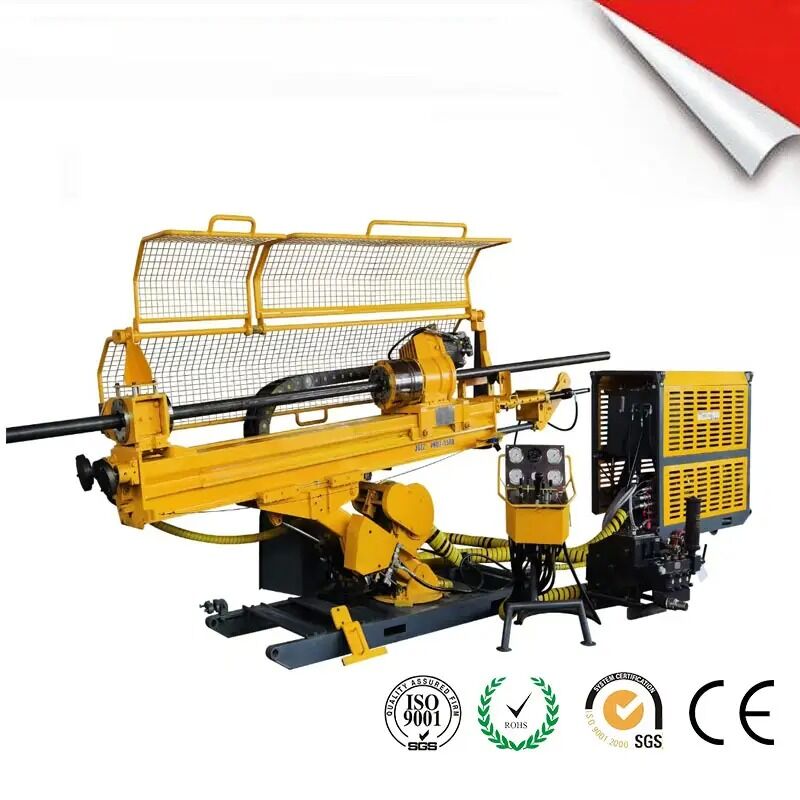

UN1000 Podziemna platforma wiertnicza

Nazwa marki:	SINOCOREDRILL
Numer modelu:	UN1000
MOQ:	Nie dotyczy
Warunki płatności:	L/C, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO9001

Wydajność wiercenia:

BQ1300M; NQ1000M; HQ500M

Aplikacja:

Poszukiwania minerałów; Podziemne; Tunel

Moc silnika elektrycznego / obr./min:

75 kW (1450 obr./min)

Maksymalny moment obrotowy:

1650 nm

Prędkość wrzeciona:

0-1400obr./min

Kąt wiercenia:

0-180° we wszystkich kierunkach w przestrzeni

Podkreślić:

Podłoża wiertnicze do wiercenia rdzenia

Podłoga wiertarki UN1000

Urządzenie do wiercenia rdzenia z gwarancją

Opis produktu

Kluczowe cechy

Struktura mastu o równej sile ciągnącej i pchającej

Maszt jest podstawą wiertniczej platformy wiertniczej. Dwukrotny cylinder olejowy jest bezpośrednio podłączony do mastu, co może zmniejszyć koszty utrzymania i zapewnić równe siły ciągnięcia i pchania.Urządzenie wiertnicze UN1000 może wiercić w górę bez modyfikacji mastuObie strony mastu wyposażone są w paski odporne na zużycie, zapewniające długą żywotność i niskie koszty utrzymania.

Utrzymujący sprężyny azotowe

Żywotność butli azotowego oleju może osiągnąć do 1 miliona razy, znacznie zmniejszając koszty utrzymania sprzętu.Związek pomiędzy kolczem a uchwytem może uniknąć ryzyka upadku rury wiertniczej spowodowanego błędem ludzkim.

Komponenty głowicy mechanicznej

Głowa napędowa jest rdzeniem wiertarki. wiertarka PHD przyjmuje ekstra dużą konstrukcję łożyska w celu poprawy trwałości. skrzynia biegów jest całkowicie zamknięta,które mogą łatwo radzić sobie z operacjami wiercenia pod różnymi kątami. Ślizgi można szybko wymienić, aby spełnić wymagania konstrukcyjne rurociągów wiertniczych B, N i H. Prężnik jest zaciskany przez sprężyny i uwalniany hydraulicznie,bez obaw o łatwe wycieki oleju z kapsułek.

Specyfikacje

Średnica otworu wiertniczego	Głębokość wiercenia (w dół/horyzontalnie/w górę)
B	1300 m / 1300 m / 800 m
N	1000 m / 1000 m / 500 m
H	500 m / 500 m / 300 m
kąt wiercenia	0-180° wszechstronne
Moc silnika / prędkość	75 kW / (1450 obr./min)
Maksymalny przepływ pompy głównej	145 l/min
Maksymalne ciśnienie pompy głównej	30MPa
Maksymalny przepływ pompy pomocniczej	65 l/min
Maksymalne ciśnienie pompy pomocniczej	24MPa
Uderzenie odżywiania	10,8 m
Prędkość karmienia	00,8 m/s
Siła karmienia	108KN
Siła podnosząca	108KN
Tryb jazdy	Silnik elektryczny
Średnica wewnętrzna węzła przez otwór	93 mm
Prędkość wrotnika	0-1400 obr./min.
Maksymalny moment obrotowy	1650Nm
Siła podnoszenia dźwigni	12KN (pusty bęben) 4KN (pełny bęben)
Pojemność liny	1300 m
Prędkość liny	250 m/min (pełna bębena) 90 m/min (pusta bębena)
Średnica liny stalowej	5 mm
Różnica ciśnienia roboczego koła	20MPa
Rodzaj uchwytu	Filtra oleju azotowego
Maksymalna średnica otworu uchwytu	170 (usunięta okładka)
Siła przycisku osiowego	118KN
Maksymalne ciśnienie pompy błotowej	10MPa
Maksymalny przepływ pompy błota	160 l/min
Ogólne wymiary wiertarki (L × W × H)	3800 × 980 × 1890 mm
Wymiar elektrowni (L×W×H)	2080 × 1100 × 1660 mm
Wymiar platformy operacyjnej (L × W × H)	420 × 700 × 1100 mm
Waga łóżka	1900 kg
Masa pojazdu silnikowego	1100 kg
Waga platformy operacyjnej	80 kg

Sieci ochronne zapewniają bezpieczeństwo operatora.
Dwukrotnie otwierający się złożona butelka olejowa umożliwia najkrótsze ciało maszyny i maksymalny bieg, co pozwala na budowę z 3m rur wiertniczych w celu poprawy wydajności pracy,z stałą prędkością i równymi siłami popychania i ciągnięcia.
System sterowania elektrycznego wyposażony jest w wiele zabezpieczeń zapewniających bezpieczeństwo sprzętu i osób.
Mechaniczny wiośnikowy chuck jest niezawodny i wytrzymały, skutecznie rozwiązując problem łatwego wycieku oleju z chucków kapsułowych.
Moduł zasilania jest łatwy do dostosowania do miejsca.
Kopia U6 Atlas Copco Eprioc.

Zastosowanie

Podmiotowe platformy rdzeniowe Sinocoredrill® posiadają zaawansowaną, wszechstronną i kompaktową konstrukcję, co czyni je idealnymi dla środowiska podziemnego i szerokiego zakresu zastosowań.
