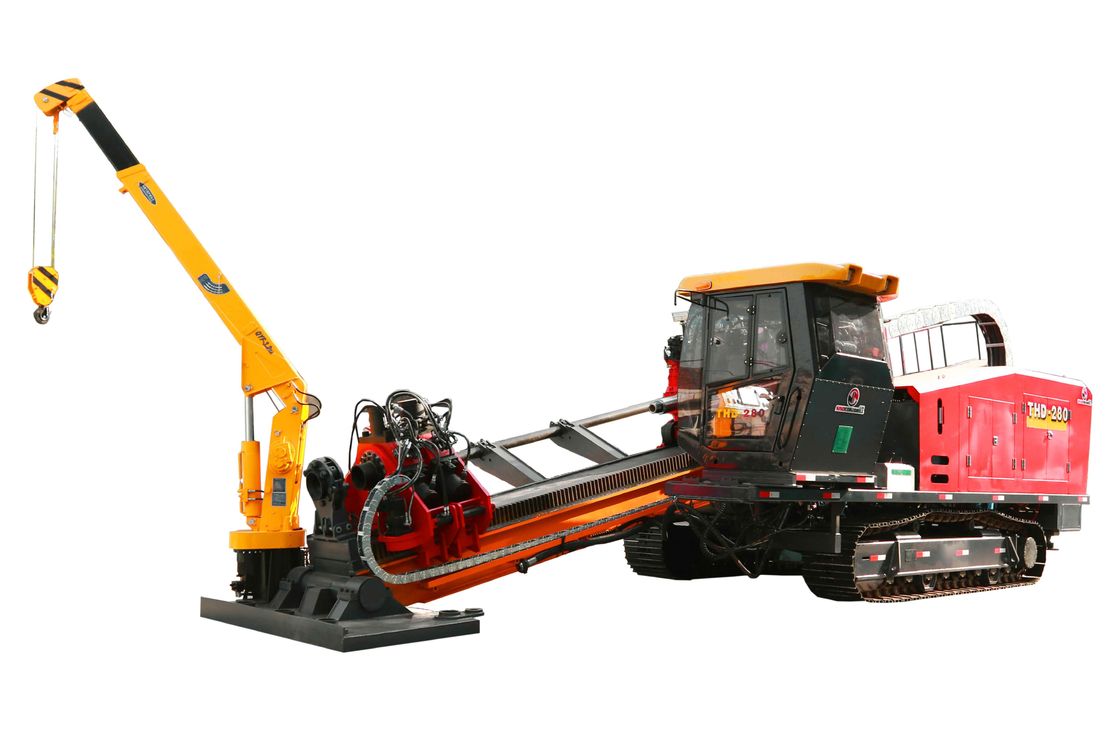

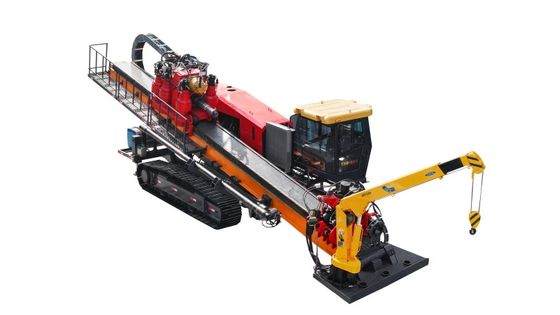

280T Inteligentna kabina operacyjna z monitorowaniem w czasie rzeczywistym

Kabina operatorska 280T Smart z monitorowaniem w czasie rzeczywistym dla wiertnicy horyzontalnej

Przegląd produktu:

Silnik wysokoprężny Weichai o mocy 390 kW zgodny z normą Stage III, z turbodoładowaniem i common rail, generujący 530 koni mechanicznych. Utrzymuje stabilną wydajność w ekstremalnych warunkach od -40°C do 50°C. Układ hydrauliczny wykorzystuje zamknięty + otwarty dwuobwodowy inteligentny system rozdziału obciążenia, zapewniając optymalną wydajność dla napędu, wciągania i obrotu w złożonych warunkach. System pchania i wciągania charakteryzuje się 6-stopniowym napędem zębatkowo-listwowym o udźwigu 280 ton z 3-stopniową, bezstopniową regulacją, bez wysiłku pokonującym złożony teren. Gąsienicowe podwozie z łatwością pokonuje zbocza o nachyleniu 30°. System obrotu zapewnia ultra-wysoki moment obrotowy 60 000 Nm i tryb szybkiego wciągania 25 000 Nm, umożliwiając wydajność „wiercenia jednoprzebiegowego”, co skraca czas budowy o ponad 30%. Automatyczne centrowanie zacisku obrotowego z momentem dokręcania 70 000 Nm i momentem odkręcania 140 000 Nm, przyspieszając wymianę prętów o 40 sekund. Wbudowany dźwig, inteligentna kabina operatorska z monitorowaniem w czasie rzeczywistym ponad dziesięciu punktów danych. Podczas gdy podwójny system sterowania (przewodowy + ręczny) w nagłych wypadkach, w połączeniu z rozległym polem widzenia, priorytetem jest bezpieczeństwo i wydajność operacyjna.

Typowe zastosowania:

• Instalacja kabli telekomunikacyjnych w miastach i na wsiach

• Przejścia rurociągów gazowych i wodociągowych pod drogami lub rzekami

• Układanie przewodów elektrycznych w zatłoczonych obszarach

• Średniej długości projekty infrastruktury miejskiej

Opcjonalne konfiguracje:

• Pręty wiertnicze o różnych długościach i średnicach

• Konfigurowalna kabina operatora

• System śledzenia oparty na GPS

• Wbudowany system mieszania i recyklingu błota

Napęd pchający/wciągający

Maks. udźwig pchający/wciągający: 6 biegów, 280 ton

System pchający/wciągający: Zębatka i listwa,

Napęd 4-biegowy; 3 bezstopniowo regulowane

   I   bieg:    8    m/min

   II  bieg  :   18    m/min

   III  bieg:    30   m/min

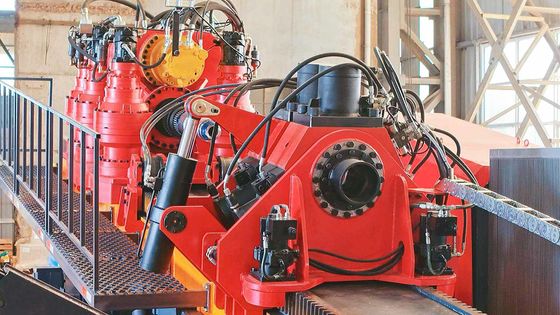

Rotacja

System obrotowy: napęd zębaty, 2-stopniowa regulacja prędkości.

Maks. moment obrotowy

   I   bieg:  60000Nm @ 40r/min

   II  bieg:  25000Nm @ 100r/min

Moc silnika

Producent: Weichai Power Co., Ltd.

Wartość znamionowa: 390 kW/2100 obr./min

Warunki pracy: Pchanie/wciąganie i obrót mogą spełniać podane powyżej znamionowe wskaźniki maksymalnej wydajności.

Układ hydrauliczny

Zamknięty system pchająco-obrotowy, obwód pomocniczy przyjmuje otwarty system wykrywania obciążenia.

Kabina operatora

Kabina operatora dwuosobowa, wbudowany stół roboczy z maszyną główną

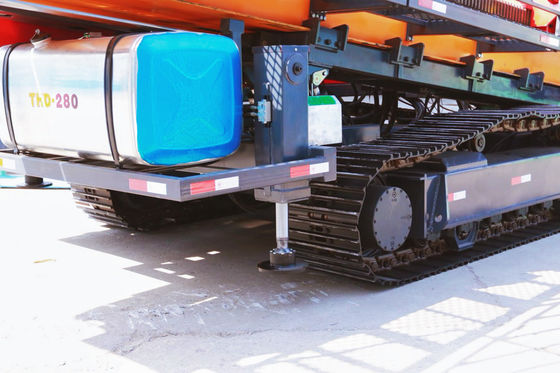

Gąsienice

Forma szyny łańcuchowej gąsienicy

Kąt wznoszenia gąsienicy: 25 stopni

Prędkość jazdy gąsienicy: 2,5 km/h

Maszt

Konstrukcja spawana masztu, maszt można podnieść z przodu dla wygody obsługi maszyny

Kąt penetracji masztu: 8° ~ 16°

Dźwig

Dźwig z prostym ramieniem 3T, promień roboczy 6m.

Pręt wiertniczy

Długość rury wiertniczej do 6 metrów, średnica 127 mm śruba NC50, OD adaptera: 165 do 168 mm

Zacisk nożny:

Zacisk nożny: Regulowana odległość, dokładny, stabilny i niezawodny szekla.

Szekla automatycznie centruje i trzyma szeklę

Maks. moment dokręcania: 70000Nm

Maks. moment odkręcania: 140000Nm

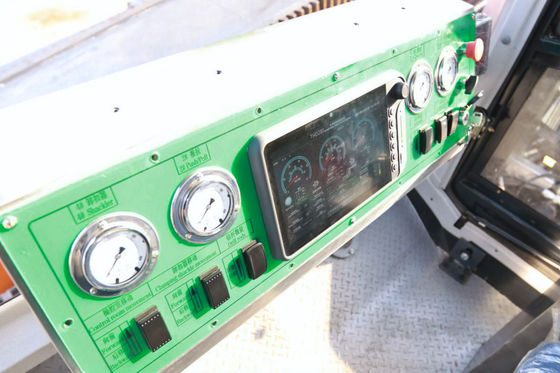

Akcesoria: ciśnienie, przepływ, prędkość i inne ponad 10 pozycji danych są bezpośrednio wskazane w kabinie operatora, łatwe do analizy i oceny sytuacji zastosowania.

Waga maszyny głównej: 34 tony

Wymiary: 12,5 m x 3,15 m x 3,3 m
