Szczegóły Produktu:
|
| Model: | Cummins 6CTA (turbodoładowany i chłodzony wodą) | przemieszczenie: | 8,3 l (2,19 galonów amerykańskich) |
|---|---|---|---|
| Moc: | 178kW (240KM) | Znamionowe obroty (ustawienie fabryczne): | 2200 obr./min |
| Silnik obrotowy: | Podwójny silnik hydrauliczny - producent zmienny i odwracalny: SAUER-DANFOSS | Waga: | 14500 kg (31973 funtów) |
| Wymiary transportowe (dł. × szer. × wys.): | 5900×2240×2500mm (232,3×88,1×98,4 cala) | ||
| High Light: | Pełna hydrauliczna wiertnica diamentowa,wiertnica diamentowa 178 kW,wiertnica rdzeniowa 2200 obr./min |
||

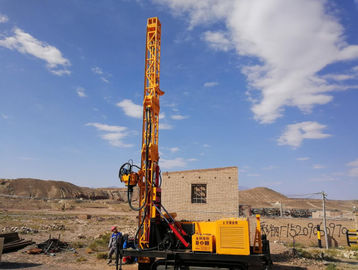

Pełny hydrauliczny sprzęt do wiercenia geotechnicznego z rdzeniem diamentowym
Hydrauliczna podziemna wiertnica rdzeniowa nadaje się do wiercenia otworów w celu eksploracji kopalni, a także może być stosowana w projektach rdzeniowania powierzchniowego, inżynierii kolejowej, tunelowania, budowy i ochrony wody.Na pewno wiele skorzystasz dzięki doskonałej i niezawodnej wydajności.
I. Główne cechy platformy:
1. Pompa olejowa wprawia silnik w ruch obrotowy, siłownik hydrauliczny pracuje bez wieży.
2. System obrotu, posuwu, pompowania i mocowania wiertnicy rdzeniowej opiera się na napędzie fluidalnym;sprawić, że wiercenie będzie płynne niż jakikolwiek konkurent;
3. Szybka prędkość wiercenia może wiercić otwory pod dowolnym kątem w tunelu roboczym po kolumnie, pokonać możliwości zastosowania;
4. Dzięki prowadnicy V platforma zapewnia najwyższą koncentrację wokół osi głównej;
5. Łatwa konserwacja, naprawa, demontaż, instalacja i ruch.
Cała hydrauliczna podziemna wiertnica rdzeniowa składa się z jednostki napędowej, korpusu maszyny, panelu sterowania, jednostki obrotowej, uchwytu pręta i pompy błotnej.
II.Główne parametry wydajności HYDX-6
Liczby w tych tabelach zostały obliczone na podstawie doświadczeń terenowych i można ich racjonalnie oczekiwać.Rzeczywista wydajność wiercenia będzie zależeć od narzędzi i warunków w ładowni, technik wiercenia i używanego sprzętu.
| Silnik wysokoprężny | Model | Cummins 6CTA (turbodoładowany i chłodzony wodą) |
| Przemieszczenie | 8,3 l (2,19 galonów amerykańskich) | |
| Moc | 178kW (240KM) | |
| Znamionowe obroty na minutę (ustawienie fabryczne) | 2200 obr/min | |
| Zdolność wiercenia | Hydrauliczny rdzeń diamentowy BQ | 2000 m (6560 stóp) |
| NQ | 1600 m (5248 stóp) | |
| Kwatera Główna | 1300 m (4264 stóp) | |
| Hydrauliczny rdzeń diamentowy PQ | 1000 m (3280 stóp) | |
| Silnik obrotowy | Podwójny silnik hydrauliczny - producent zmienny i odwracalny: SAUER-DANFOSS | |
| RPM | Dwie zmiany/bezstopniowa zmiana 0-1100 obr./min | |
| Stosunki hydraulicznego rdzenia diamentowego | 1. miejsce 8,776:1 2. miejsce 2,716:1 | |
| Otwieracz do głowy | boczny przesuwny z napędem hydraulicznym | |
| Głowica wiertarska | Uchwyt hydrauliczny (PQ) | Hydraulicznie otwierany, zacisk sprężyny talerzowej, normalnie zamknięty typ osiowy o nośności 222 400 N |
| Maks.Moment obrotowy | 6400 N·m (4717 lbf·ft) | |
| Trzymaj Średnica | 121 mm (4,76 cala) | |
| Maks.Udźwig wrzeciona | 220 kN (49456 funtów siły) | |
| Maks.Moc karmienia | 110 kN (24728 funtów siły) | |
| Pompa główna | Pompa hydrauliczna: Pompa Triplex z tłokiem osiowym o zmiennej wydajności do napędzania rotatora, pompy błotnej wciągarki i podnośników poziomujących.Z systemem wykrywania obciążenia. | Producent: DANFOSS Pierwsza pompa: 200 LPM przy 31,5 MPa Druga pompa: 120 LPM przy 28 MPa Trzecia pompa: 102 LPM przy 16 MPa |
| Zbiornik hydrauliczny | Pojemność | 420 l (111 galonów amerykańskich) |
| Prędkość podnoszenia (pojedynczy drut) | 38-70m/min (goły bęben) | |
| Pojemność głównego | Siła podnoszenia (pojedynczy drut) | 120kN (26976 funtów siły) |
| Wciągnik | Średnica drutu stalowego | 22 mm (0,86 cala) |
| Długość drutu stalowego | 50 m (164 stóp) | |
| Pojemność wciągnika linowego | Siła podnoszenia (pojedynczy drut) | 15 kN (3372 lbf) (nagi bęben) |
| Średnica drutu stalowego | 6 mm (0,24 cala) | |
| Długość drutu stalowego | 2000 m (6560 stóp) | |
| Wysokość masztu | 11 m (36 stóp) | |
| Kąt regulacji masztu | 0°—90° | |
| Kąt wiercenia hydraulicznego rdzenia diamentowego | 45º w poziomie do 90º w pionie w dół | |
| Maszt | Skok karmienia | 3800 mm (150 cali) |
| Skok poślizgu | 1500 mm (59 cali) | |
| Podawanie paszy | 22000 kg (48510 funtów) | |
| Napór paszy | 11000 kg (24255 funtów) | |
| Pociągnij pręt | 3m lub 6m (9,84 stopy lub 19,68 stopy) | |
| Rodzaj | Pompa tłokowa Triplex tłok | |
| Model | BW320 | |
| Pompa błotna | Uderzenie | 110mm (4,3 cala) |
| Głośność wyjściowa | 320 230 165 118 l/min (84,5, 61, 44, 31 galonów amerykańskich/min) | |
| Ciśnienie tłoczenia | 4,0, 5,0, 6,0, 8,0 MPa (580, 725, 870, 1160 psi) | |
| Zacisk nożny | Zakres mocowania | 55,5-117,5 mm (2,19-4,63 cala) przez otwór Ф154 mm (6,06 cala) |
| Waga | 14500 kg (31973 funtów) | |
| Inni | Wymiary transportowe (dł. × szer. × wys.) | 5900×2240×2500mm (232,3×88,1×98,4 cala) |
| Sposób transportu | Stalowy pełzacz |
