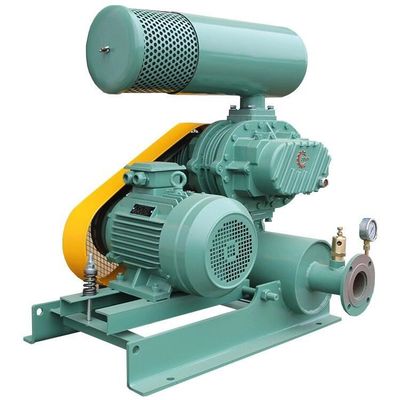

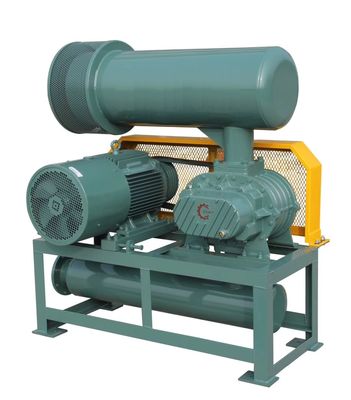

Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju

Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju
Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju

Duży Obraz :  Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: JSMY
Orzecznictwo: ISO9001
Numer modelu: SL4005 / SL5003 / SL5006 /SL5009
Zapłata:
Minimalne zamówienie: N / M
Cena: Negotiable
Szczegóły pakowania: Eksportuj pakiet standardowy
Czas dostawy: 1 tydzień
Zasady płatności: L / C, T / T

Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju

Opis
Rodzaj: Dmuchawa powietrza Roots rozmiar: SL4005/SL5003/SL5006/SL5009 ..etc
Sposób chłodzenia: Chłodzony powietrzem i wodą Podanie: Dmuchawa lub próżnia
Zainstalowana witryna: Temperatura wewnętrzna, zewnętrzna, otoczenia, czy jest niebezpieczne miejsce? Droga dojazdowa: Sprzęgło, pasek klinowy
High Light:

dmuchawa do korzeni sl4005

,

dmuchawa do korzeni sl4005

,

dmuchawa do korzeni chłodzona wodą;



Niski poziom hałasu Kompaktowa konstrukcja Trójpłatkowy podwójny zbiornik oleju Dmuchawa powietrza z korzeniami





Opis produktu



1) Dmuchawa Roots jest wentylatorem wolumetrycznym.

2) Przepływ powietrza jest proporcjonalny do prędkości.Wirnik trójpłatowy obraca się za każdym razem, a dwa wirniki oddychają i wydmuchują trzy razy

W porównaniu z typem dwupłatkowym pulsacja gazu jest mniejsza, zmiany obciążenia są mniejsze, wytrzymałość mechaniczna jest silniejsza, hałas jest niski, a wibracje są niewielkie

3) Na dwóch równoległych wałach znajdują się 2 szt. trójpłatowych wirników.Niewielka szczelina znajduje się między wirnikami a wewnętrzną powierzchnią zbiornika eliptycznego i każdym wirnikiem.

Wirnik obraca się ze stałą prędkością w przeciwnym kierunku.Pewna ilość gazu otoczona przez zbiornik i wirniki jest transportowana od strony ssącej do strony wydechowej

4) Każdy wirnik i przekładnia synchronizująca zawsze zachowują prawidłową pozycję fazową, nie dochodzi do wzajemnego kontaktu, dzięki czemu można je przyspieszyć bez wewnętrznego smarowania, jest prosta, stabilna praca i wydajność, dostosowuje się do różnych celów i zastosowań w szerokim zakres pól.





Zasada działania wirników trójpłatowych

Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 0



Główna struktura

Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 1





Główne cechy:

  • Napędzane śrubowymi przekładniami synchronicznymi: Zrównoważona skrzynia biegów, niski poziom hałasu
  • Przyjęcie zaawansowanej krzywej wirnika na świecie: zwiększenie stosunku objętości, wysoka wydajność
  • Wszystkie łożyska są importowane z łożysk NSK lub SKF, mają dobrą obciążalność i długą żywotność.
  • Uszczelnienie olejowe jest używane uszczelnienie CR importowane z USA.
  • Sposób chłodzenia jest chłodzony powietrzem i wodą
  • Wirnik wykorzystuje zintegrowaną strukturę wirnika i wału.Pozwala uniknąć defektów konstrukcji dzielonej wału wirnika.
  • Kompaktowa konstrukcja, ta sama konstrukcja wirnika wlotowego i wylotowego, elastyczna instalacja
  • Istnieją różne sposoby instalacji.Dmuchawę można zamontować na wlocie poziomym i wlocie pionowym za pomocą tego samego dna
  • Może również zmienić położenie wału napędowego, napędu prawego lub lewego wału, napędu wału górnego lub dolnego
  • Podwójna konstrukcja zbiornika oleju, smarowanie rozbryzgowe jest stosowane na końcu przekładni i końcu napędu, co poprawia lepsze rozpraszanie ciepła, a także poprawia lepszy efekt smarowania łożyska i przekładni



Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 2Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 3



Odniesienie do instalacji dmuchaw powietrza Roots





Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 4

Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 5



Centrum obróbcze CNC wirnika



Wirnik to zintegrowany wirnik i wał w kształcie QT500-7.Jest on integralnie przetwarzany przez centrum obróbcze, aby uniknąć niedociągnięć spowodowanych oddzieleniem wirnika i wału (odkształcenie, rozszerzalność cieplna, niewspółosiowość, zużycie itp.)





Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 6Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 7Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 8Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 9





Centrum testowania wydajności dmuchawy Roots



Nasza firma korzysta z mikrokomputerowego systemu testowania dmuchaw korzeniowych, który został opracowany wspólnie przez nasze znane instytucje badawcze i badawcze w Chinach pod nadzorem technicznym firm japońskich i amerykańskich.

Ten system testowy wprowadza zaawansowany system akwizycji i monitorowania sygnału CRAS

Zgodnie z krajową normą branżową <<JB/T8941.2-1999 metoda testowania wydajności dmuchawy powietrza Roots ogólnego przeznaczenia>>, jest ona wyposażona w różne czujniki sygnału i przyrządy wyświetlające, które spełniają wymagania dotyczące dokładności testu, wysokiej niezawodności i łatwej obserwacji.

Zbiera do komputera przepływ powietrza, ciśnienie wiatru, hałas, wibracje, prędkość, temperaturę, prąd, napięcie i inne sygnały.Może realizować monitorowanie online, analizę, przechowywanie zapisów za pomocą komputera i jest wiodącym poziomem wśród krajowych odpowiedników





Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 10Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 11



Wybór modelu dmuchawy Rootsa:

  1. aplikacji: Dmuchawa lub próżnia
  2. Właściwości powietrza: nazwa powietrza, stan, temperatura, czy jest żrące i wybuchowe.

W przypadku powietrza mieszanego prosimy o podanie proporcji składu i masy cząsteczkowej.

  1. Ciśnienie: Kgf/cm2 , mmH2o, mmHg, Pa
  2. Przepływ powietrza: M3/min warunki odniesienia (N: 01, standardowe ciśnienie atmosferyczne, przepływ powietrza w stanie suchego powietrza)

Warunki standardowe (S: 201, standardowe ciśnienie atmosferyczne, wilgotność względna 65%, stan przepływu powietrza)

Warunki ssania (ciśnienie ssania, wartość temperatury)

  1. Zainstalowana strona: temperatura wewnętrzna, zewnętrzna, otoczenia, czy jest niebezpieczne miejsce?
  2. Silnik: model, moc wyjściowa, liczba biegunów, inne wymagania
  3. Podjazd: sprzęgło, pasek klinowy
  4. Inne: czas pracy, akcesoria i części zamienne, kolor malowania;
  5. Dopuszczalny zakres przepływu powietrza przy określonym ciśnieniu wynosi ±5%





Specyfikacje

Model

Wydechowy

Średnica portu

(MM)



Prędkość

Różne ciśnienie dla różnych przepływów powietrza wlotowego (M3/min) i moc na wale (kw)
0.1kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2 0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2
RPM 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01 MPa 0,02Mpa 0,03 MPa 0,04Mpa 0,05Mpa 0,06 MPa 0,07 MPa 0,08 MPa

m3/

min

KW

m3/

min

kW

m3/

min

KW

m3/

min

KW

m3/

min

KW

m3/

min

KW

m3/

min

KW m3/min KW





SL

4005



50

(2”)

1000 2,46 0,80 2.11 1.30 1,88 1.80 1,67 2,40 1,48 2,90 1,25 3,50
1200 3.11 0,90 2,78 1,60 2,53 2.20 2,32 2,90 2.13 3,50 1,91 4.20 1,76 4,70
1400 3,76 1.10 3,43 1.80 3,18 2,60 2,97 3.30 2,78 4.10 2,56 4,90 2,42 5.50
1600 4,41 1,20 4,08 2.10 3.83 2,90 3.62 3.80 3,43 4,70 3,22 5.60 3,07 6.30
1800 5,06 1,40 4,73 2.30 4,48 3.30 4.27 4.30 4,08 5.30 3,87 6.20 3,72 7.10
2000 5,71 1,50 5.38 2,60 5.13 3,70 4,92 4.80 4,73 5.90 4,52 6.90 4.38 7,90
2200 6.36 1,70 6.03 2.80 5,78 4.00 5,57 5.20 5.38 6.40 5.18 7,60 5.03 8.70



SL

5003



65

(2,5”)

800 2,37 1,00 2,02 1,60 1,75 2.10 1,63 2,60 1,43 3.20 1.23 4.02
1000 3,18 1.30 2.83 2.00 2,56 2,60 2,43 3.30 2.13 4.00 1,95 4,60 1,75 5.50
1200 3,98 1,50 3,63 2,40 3.36 3.20 3,13 4.00 2,93 4.80 2,75 5.60 2,59 6.40
1400 4,78 1.80 4,43 2,70 4.16 3,70 3,94 4,60 3,74 5.60 3,56 6,50 3,39 7.40 3,24 8.40
1600 5,59 2.10 5.24 3.00 5.17 4.20 4,94 5.30 4.68 6.40 4,56 7.40 4.29 8.50 4.14 9.60
1800 6,39 2.30 6.04 3,50 5,87 4,70 5,75 5.90 5.45 7.10 5.17 8.50 5.09 9.60 4,98 10.80
2000 7.20 2,60 6.85 3.90 6,66 5.30 6.54 6.60 6,35 7,90 6.06 9.60 5,80 10.60 5.65 12.00
2200 8.00 2.80 7,65 4.30 7.38 5,80 7.16 7.30 6,96 8.70 6,78 10,6 6,61 11,70 6.45 13.20

























































Model

Wydechowy

średnica portu

(MM)



Prędkość

Różne ciśnienie dla różnych przepływów powietrza wlotowego (M3/min) i moc na wale (kw)
0.1kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2 0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01 MPa 0,02Mpa 0,03 MPa 0,04Mpa 0,05Mpa 0,06 MPa 0,07 MPa 0,08 MPa
m3/min KW m3/min kW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW



SL

5006



100

(4”)

800 3,84 1.30 3,35 2.20 2,97 3.00 2,66 3.80 2,38 4,70 2.12 5.50
1000 5.34 1,70 4,98 2,70 4,78 3.80 4,66 4.80 4,53 5.90 4.38 6.90 3,97 7,90
1200 6.36 2.00 6.25 3.30 6.01 4,50 5.88 5,80 5,46 7.00 4,98 8.88 4.65 9.50
1400 7,88 2.30 7,78 3.80 7,56 5.30 7,46 6,70 7.23 8.20 6.90 9.70 6.56 11.10 6,34 12.60
1600 9.70 2,70 9.55 4.30 9.37 6.00 9.12 7,70 8.76 9.40 8.21 11.00 8.05 12.70 7,88 14.40
1800 11.13 3.00 11.00 4,90 10,67 6.80 10.23 8.70 9.88 10.50 9.50 12.40 9.18 14.30 8.89 16.20
2000 12.39 3.30 12.22 5.40 11,78 7,50 11,56 10.20 11.34 11,70 11.11 13.80 10,89 15,90 10.22 18.00
2200 13.64 3,70 13.15 6.00 12.78 8.30 12.46 10.60 12.18 12.90 11,93 15.20 11,69 17.50 11.48 19.80



SL

5009



100

(4”)

800 5,83 1,70 5.20 2,90 4,72 4.20 4,32 5.40 3,96 6.00 3.62 6.90
1000 7.98 2.10 7,67 3,70 7,32 5.20 7.04 6,70 6.80 8.30 6.45 9.30
1200 9.50 2,60 8.87 4,40 8.39 6.20 7,99 8.10 7,63 9.90 7.21 10.90
1400 11,33 3.00 10.71 5.10 10.23 7.30 9.82 9.40 9.47 11.60 9.12 12.60
1600 13.17 3.40 12.54 5.90 12.03 8.30 11,66 10.80 11.30 13.20 10,78 15.20
1800 15.00 3.90 14.38 6.60 13.90 9.40 13.49 12.10 13.14 14.90 12.14 16.90
2000 16.84 4.30 16.21 7.40 15,73 10.40 15,33 13.50 14.97 16.50 13.57 18.50
2200 18,67 4,70 18.05 8.10 17.57 11.50 17.16 14,80 16.81 18.20 16.11 20.20





Model

Średnica króćca wydechowego

(MM)



Prędkość

Różne ciśnienie dla różnych przepływów powietrza wlotowego (M3/min) i moc na wale (kw)
0.1kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2 0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01 MPa 0,02Mpa 0,03 MPa 0,04Mpa 0,05Mpa 0,06 MPa 0,07 MPa 0,08 MPa
m3/min KW m3/min kW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW



SL

6005



80

(3”)

800 4,63 1,70 4.07 2,70 3.65 3.60 3,29 4,60 2,97 5.60 2,68 6.60 2,42 7,60
1000 6.13 2.10 5,57 3.30 5.14 4,60 4,78 5,80 4,46 7.10 4.17 8.30 3,91 9.50 3,66 10.80
1200 7,62 2,50 7.07 4.00 6.64 5.50 6.28 7.00 5,96 8.50 5,67 10.00 5,76 11.50 5,00 12.90
1400 9.12 2,90 8.56 4,60 8.13 6.40 7,77 8.10 7.45 9.90 7.17 11.60 6.90 13.40 6,65 15.10
1600 10.61 3.30 10.06 -- 9,63 7.30 9.27 9.30 8.95 11.30 8.66 13.30 8.40 15.30 8.15 17.30
1800 12.11 3,70 11,55 6.00 11.12 8.20 10,76 10.50 10.44 12.70 10.16 14.90 9.89 17.20 9,64 19.40
2000 13.60 4.10 13.05 6.60 12,62 9.10 12.26 11.60 11,94 14.10 11,65 16.60 11,39 19.10 11.14 21,60



SL

6008



125

(5”)

800 7,41 2.30 6.51 3.80 5,83 5.40 5.25 7.00 4,74 8.60 4.28 10.20 3,86 11.80
1000 10.45 2.80 9.88 4.80 9.46 6.80 9.12 8.80 8.53 10.80 8.21 12.80 7,88 14,80 7.12 16.70
1200 12.98 3.40 12.29 5,80 11,61 8.20 11.12 10.50 10.52 12.90 10.21 15.30 9,64 17,70 9.25 20.10
1400 15,58 3.90 15.12 6,70 14,77 9.50 14,42 12.30 13.91 15.10 13.45 17.90 13.01 20,70 12.64 23.40
1600 16.97 4,50 16.45 7,70 15,99 10.90 15.43 14.10 14.97 17.20 14.35 20,40 13.67 23,60 13.03 26,80
1800 19.67 5.10 19.46 8.70 18,99 12.20 18.50 15.80 18.10 19.40 17.78 23.00 17.40 26,60 17.03 30.10
2000 21,75 5.60 20,85 9.60 20.17 13.60 19.59 17,60 19.08 21,60 18,62 25,50 18.20 29,50 17,81 33,50



Model

Wydechowy

średnica portu

(MM)



Prędkość

Różne ciśnienie dla różnych przepływów powietrza wlotowego (M3/min) i moc na wale (kw)
0.1kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2 0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01 MPa 0,02Mpa 0,03 MPa 0,04Mpa 0,05Mpa 0,06 MPa 0,07 MPa 0,08 MPa
m3/min KW m3/min kW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW



SL

6015



150

(6”)

800 14.90 3.60 14.22 6.60 13.94 9.60 12.86 12.60 10.40 14.30 8.70 16.30
1000 19.38 4,60 18,71 8.30 17.43 12.00 16.34 15.80 15.20 19.93 14.20 22.93
1200 22.87 5.50 21.20 10.00 19.91 14.40 18,83 18,90 17,83 21.40 16.07 23.40
1400 27,36 6.40 25,68 11.60 24.40 16.80 23.31 22.10 22.02 25,00 20.12 28,00
1600 31,84 7.30 30.17 13.30 28,88 19.30 27,80 25.20 26.21 28,60 24,56 31,60
1800 36,33 8.20 34,65 14.90 33,37 21,70 32,28 28.40 30,40 32,20 27.49 36,20
2000 40,81 9.10 39,14 16.60 37,85 24.10 36,77 31,50 34,59 35,70 30,50 39,70



SL

7006



100

(4”)

700 6.93 2.10 6.26 3.60 5,75 5,00 5,32 6.40 4,94 7.80 4,59 9.30 4.27 10.70 4.24 10.90
800 8.15 2,50 7.48 4.10 6.97 5,70 6.54 7.30 6.16 9.00 5,81 10.60 5.50 12.20 5.20 13.80
1000 10.59 3.10 9,92 5.10 9.41 7.10 8.98 9.20 8.60 11.20 8.25 13.20 7,94 15.30 7,64 17.30
1200 13.03 3,70 12.36 6.10 11,85 8.60 11,42 11.00 11.04 13.40 10,69 15,90 10.38 18.30 10.08 20,80
1400 15.47 4.30 14,81 7.10 14.29 10.00 13.86 12.80 13.48 15,70 13.13 18.50 12.82 21.40 12.52 24.20
1600 17.91 4,90 17.25 8.20 16.73 11.40 16.30 14,70 15,92 17.90 15,58 21.20 15.26 24.40 14,96 27,70







Model

Wydechowy

średnica portu

MM



prędkość

Różne ciśnienie dla różnych przepływów powietrza wlotowego (M3/min) i moc na wale (kw)
0.1kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2 0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01 MPa 0,02Mpa 0,03 MPa 0,04Mpa 0,05Mpa 0,06 MPa 0,07 MPa 0,08 MPa
m3/min KW m3/min kW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW



SL

7011



150

(6”)

700 12,99 3.30 11.87 5.90 11,77 8.60 11.45 11.20 10.98 13.80 10.09 16.40 9.56 19.00
800 16.23 3.80 15.11 6.80 14.78 9.80 14.54 12.80 13.90 15,70 13.33 18,70 12.80 21,70 12.11 24,70
1000 20,71 4.80 19.59 8.50 18,74 12.20 18.02 16.00 17.38 19.70 16.81 23.40 16.28 27.10 14,79 30,90
1200 24,88 5,70 24.11 10.00 23.25 14.50 22,52 19.00 21.88 23.40 21.31 27,90 20,78 32,40 19.28 36,90
1400 29,72 6,50 28,59 11,70 27,73 16.90 27,00 22.10 26,36 27.40 25,79 32,60 25,26 37,80 24,76 43,00
1600 33,20 7.40 32.07 13.40 31.21 19.30 30,48 25.30 29,84 31.30 29.27 37,20 28,74 43,20 28.24 49,20



SL

7018



200

(8”)

700 21,55 4.80 19.79 9.10 18.45 13.40 17.33 17,60 16.30 18.50 14,80 19.50
800 26.22 5.50 25,46 10.40 24.12 15.30 23,56 20.20 22,70 26,50 20,70 30,50
1000 32,54 6.90 30,79 13.00 29.45 19.10 28,32 25.20 27,60 30,34 25,60 35,34
1200 39,87 8.30 38,12 15,60 36,77 22,90 35,65 30.20 34,90 35,60 32,63 40,60
1400 47.20 9.70 45,44 18.20 44.10 26,70 42,98 35.30 40,00 39,45 37,00 44,45
1600 54,53 11.00 52,77 20,80 51,43 30,60 50,30 40,30 48,65 44,20 43,55 50,20









Model

Wydechowy

średnica portu

MM



Prędkość

Różne ciśnienie dla różnych przepływów powietrza wlotowego (M3/min) i moc na wale (kw)
0.1kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2 0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01 MPa 0,02Mpa 0,03 MPa 0,04Mpa 0,05Mpa 0,06 MPa 0,07 MPa 0,08 MPa
m3/min KW m3/min kW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW



SL

8016



200

(8”)

700 20,38 7.05 18.18 10.56 16.54 14.36 15.11 17.37 13.90 21.58 12.80 25,78
850 25,87 8.56 23,67 13.38 22.02 17.44 20,60 21.10 19.39 26.20 18.29 31.30
1000 31,35 10.08 29.16 15.09 27,51 20,52 26.09 24,82 24,88 30,82 23,78 36,82 22,72 42,83 21.80 48,83
1150 36,84 11,59 34,65 17.35 33,00 23,59 31,57 28,54 30,37 35,45 29.27 42,35 28,21 49,25 27.29 56.15
1250 40,50 12.60 38.30 18,86 36,66 25,65 35,23 31.02 34.02 38,53 32,93 46,03 31,87 53,53 30,95 61,04
1400 45,99 14.11 43,79 21.12 42.15 28,72 40,72 34,75 39,51 43.15 38,41 51,55 37,35 59,96 36,44 68,36
1500 49,65 15.11 47.45 22,63 45,80 30,78 44,38 37,23 43.17 46,23 42.07 55,24 41.01 64,24 40,10 73,24



SL

8024



250

(10”)

700 30,85 9.34 27,73 14.94 25,32 20,92 23.29 25,74 21,54 32.04 19.95 38,33
850 39,07 11.34 35,95 18.14 33,54 25,41 31,51 31,26 29,76 38,90 28.17 46,54
1000 47.29 13.34 44,17 21,34 41,76 29.89 39,73 36,77 37,98 45,77 36,39 54,76
1150 55,51 15.34 52,39 24.54 49,98 34,37 47,95 42,29 46,20 52,63 44,61 62,97
1250 60,99 16.67 57,87 26,67 55,46 37,36 53,43 45,97 51,68 57,21 50,09 68.45
1400 69,21 18,67 66.09 29,87 63,68 41,85 61,65 51,48 59,90 64,27 58,31 76,66
1500 74,69 20.01 71,57 32.00 69,16 44,84 67,13 55,16 65,38 68,65 63,79 82,14







Model

Port wydechowy

Dia

(MM)



Prędkość

Różne ciśnienie dla różnych przepływów powietrza wlotowego (M3/min) i moc na wale (kw)
0.1kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2 0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01 MPa 0,02Mpa 0,03 MPa 0,04Mpa 0,05Mpa 0,06 MPa 0,07 MPa 0,08 MPa
m3/min KW m3/min kW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW





SL

9020





250

(10”)

700 34,83 10.06 31,68 16.32 29.26 23.00 27.20 28.40 25,44 35,35 23,81 42,31
850 43,92 12.22 40,77 19.82 38,35 27,93 36,29 34,48 34,53 42,93 32,89 51,38
1000 53,01 14.37 49,86 23,32 47.43 32,86 45,37 40,57 43,62 50,50 41,98 60,44 40,47 70,38 39,13 80,32
1150 62,09 16.53 58,94 26,82 56,52 37,79 54,46 46,65 52,70 58.08 51.07 69,51 49,55 80,94 48,22 92,37
1250 68.15 17.96 65,00 29.15 62,58 41.08 60,52 50,71 58,76 63,13 57,13 75,55 55,61 87,98 54,28 100,40
1400 77,24 20.12 74.09 32,64 71,66 46.01 69,60 56,79 67,85 70,71 66,21 84,62 64,70 98,54 63,36 112,45
1500 83.30 21,56 80,15 34,98 77,72 49.30 75,66 60,85 73,91 75,76 72,27 90,67 70,76 105,57 69,42 120,48







SL

9030







300

(12”)

700 52,65 13.82 48.12 23,54 44,68 33,83 41,78 42,20 39,24 52,61 36,97 63,01
850 66,25 16.79 61,71 28,58 58,27 41.08 55,37 51,24 52,83 63,88 50,57 76,52
1000 79,84 19,75 75,31 33,62 71,86 48,32 68,96 60,28 66,43 75.15 64,16 90,02
1150 93,43 22,71 88,90 38,67 85,46 55,57 82,56 69,33 80,02 86,43 77,75 103,52
1250 102,49 25,67 97,96 43,71 94,52 62,82 91,62 78,37 89.08 97,70 86,82 117.03
1400 116,09 27,65 111,56 47.07 108,11 67,65 105,21 84,40 102,68 105,21 100,41 126.03
1500 125,15 29,62 120,62 50,44 117,18 72,49 114,28 90,43 111,74 112,73 109,47 135,03
Model

Średnica otworu wylotowego

(MM)



Prędkość

Różne ciśnienie dla różnych przepływów powietrza wlotowego (M3/min) i moc na wale (kw)
0.1kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2 0,4 kgf/cm2 0,5 kgf/cm2 0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2



RPM

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01 MPa 0,02Mpa 0,03 MPa 0,04Mpa 0,05Mpa 0,06 MPa 0,07 MPa 0,08 MPa
m3/min KW m3/min kW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW





SL

10027





300

(12”)

800 74.04 17.21 69,22 29,60 65,60 42,71 62,59 53,39 59,88 66,58 57,57 79,77
900 79,06 19.36 74,24 33.30 70,63 48.05 67,61 60,07 64,90 74,90 62,59 89,74
1000 89,11 21,51 84,29 37,00 80,67 53,39 77,66 66,74 74,95 83,23 72,64 99,71 70,32 116,19 68,32 132,68
1100 99,16 23,66 94,34 40,70 90,72 58,73 87,70 73,42 84,99 91,55 82,68 109,68 80,37 127.81 78,36 145,94
1250 114,23 26,89 109,41 46,25 105,79 66,74 102,77 83,43 100,06 104,03 97,75 124,64 95,44 145,24 93,43 165,85
1400 129,30 30.11 124,47 51,80 120,86 74,74 117,84 93,44 115,13 116,52 112,82 139,59 110,51 162,67 108,50 185,75




SL

10034



350

(14”)

800 94.08 20,95 88,39 36,78 84.08 53,48 80,41 67,13 77,24 83,75 74,33 100,37
900 100,42 23,57 94,72 41,38 90,41 60,17 86,74 75,52 83,57 94.22 80,66 112,92
1000 113,08 26.19 107,38 45,98 103.07 66,85 99,40 83,91 96,24 104,69 93,32 125,47
1100 125,74 30.12 120,04 52,87 115,74 76,88 112,06 96,50 108,90 120,39 105,99 144,28
1250 144.73 34.05 139,04 59,77 134,73 86,91 131,06 109,09 127,89 136,10 124,98 163,10
1400 163,73 36,67 158,03 64,37 153,72 93,59 150,05 117,48 146,89 146,56 143,97 175,65

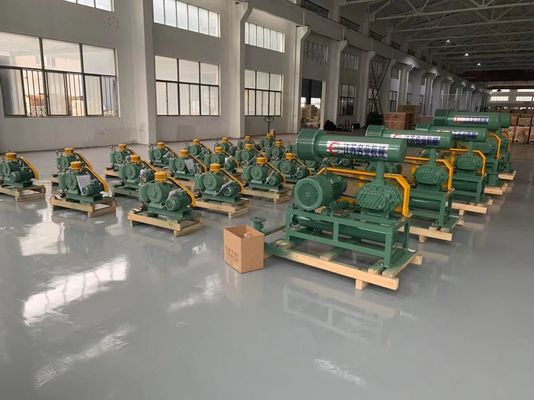

Niski poziom hałasu Kompaktowa konstrukcja Sl4005 Dmuchawa powietrza z trzema płatami Podwójny zbiornik oleju 12



Szczegóły kontaktu
Jiangsu Sinocoredrill Exploration Equipment Co., Ltd

Osoba kontaktowa: Amelia

Tel: 86-18051930311

Faks: 86-510-82752846

Wyślij zapytanie bezpośrednio do nas (0 / 3000)
