TDC-80 Top Drive gąsienicowa wielofunkcyjna wiertnica metanowa do pokładów węgla

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	SINOCOREDRILL
Orzecznictwo:	ISO9001
Numer modelu:	TDC-80

Zapłata:

Minimalne zamówienie:	N / M
Cena:	negotiable
Szczegóły pakowania:	Eksportuj pakiet zdatny do żeglugi
Czas dostawy:	2 miesiące
Zasady płatności:	L / C, T / T

Kontakt

Szczegółowy opis produktu

Rodzaj:	Platforma wiertnicza z górnym napędem	Wydajność wiercenia:	Uderzenie otworu ratowniczego i ratowniczego, uderzenie otworu powietrznego, wiercenie rdzeniem diam
Moc:	220 KW/2200 obr./min × 2 zestawy	Maksymalna siła podnoszenia:	800 kN
Maksymalna siła podawania:	200 kun	Wymiar transportowy:	13500×3200×3400 mm
Podkreślić:	Metan węglowy Top Drive

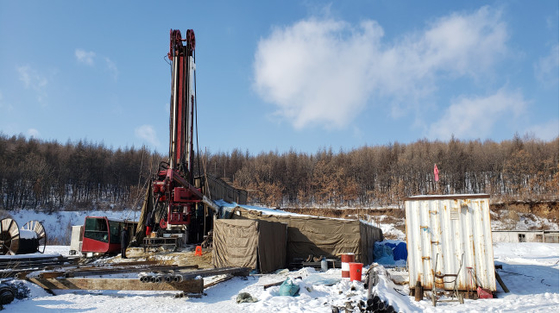

TDC-80 Top Drive Wielofunkcyjna wiertnica gąsienicowa typu Coalbed Metan

Wielofunkcyjna wiertnica metanowa typu gąsienicowego TDC-80 opiera się na ponad 40-letnich badaniach i rozwoju maszyn wiertniczych naszej firmy, produkcji i produkcji, praktyce, zgodnie z charakterystyką krajowej eksploracji i eksploatacji metanu z pokładów węgla, w połączeniu z zaawansowane doświadczenie i koncepcja eksploatacji metanu z pokładów węgla z zagranicy, w zakresie projektowania szeroko zakrojone zasięganie opinii jednostek konstrukcyjnych.Nowo opracowana, pierwsza w Chinach wielozadaniowa wiertnica do metanu z pokładów węgla z niezależnymi prawami własności intelektualnej, w porównaniu z zagranicznymi platformami wiertniczymi, prosta konstrukcja, doskonała wydajność, dobra wydajność kosztowa, jest wiertnicą do metanu z pokładów węgla bardziej odpowiednią do warunków krajowych w Chinach.Wiertnica jest stosowana głównie w wydobyciu metanu z pokładów węgla, płytkich odwiertach ropy naftowej, naprawie szybów naftowych, budowie odwiertów geotermalnych i może sprostać krajowym wierceniom otworów rdzeniowych o bardzo głębokich otworach, może być również używana z ratownictwem inżynieryjnym, wentylacją kopalni, budową rurociągów odwadniających .

Wielozadaniowa wiertnica metanowa TDC-80 z pełnym napędem hydraulicznym, górną głowicą napędową, masztem teleskopowym, samobieżną konstrukcją gąsienicową, jest wielofunkcyjną wiertnicą metanową z pokładów węgla.Wiertnica może wykorzystywać wiercenie udarowe z młotem pneumatycznym, wiercenie z odwróconą cyrkulacją gazu, wiercenie płuczkowe pod wysokim ciśnieniem i inne metody budowy.Może sprostać zróżnicowanej konstrukcji w różnych warunkach geologicznych

Główne cechy techniczne:

Wiertnice spełniają różne metody wiercenia w technologii budowlanej, w tym głównie:

(1)Metan z pokładów węgla metodą poziomego wiercenia bocznego studni

(2) Wiercenie RC młotkiem w dół

(3) Wiercenie płuczki pod wysokim ciśnieniem.

(4)Wiertarka obrotowa z odwrotnym obiegiem

Główne parametry techniczne:

Moc	220 KW		220 KW/2200 obr./min × 2 zestawy
Wydajność wiercenia	φ114,3 mm × 9,6 m		1800m
	φ127 mm × 9,6 m		1200m
	φ140 mm × 9,6 m		800m
Głowica wiertła	Moment obrotowy/prędkość obrotowa		Niski: 0 ~ 70 obr./min ± Wysoka: 0 ~ 140 obr./min ±
	Maksymalny moment obrotowy wrzeciona		30000 Nm (0 ~ 70 obr./min) 15000 Nm (0 ~ 140 obr./min)
	Moment obrotowy odkręcania		43000 Nm
	średnica wrzeciona		φ75 mm
	Kąt obrotu		0°~80°
	Średnica obrotowa.		850 mm
	Udar		12,9m
	Maksymalna siła podnoszenia		800 kun
	Maksymalna prędkość podnoszenia		28 m/min
	Maksymalna siła podawania		200 kun
	Maksymalna prędkość podawania		55 m/min
Maszt	Maksymalna prędkość podnoszenia		0~24 m/min
	Anioł regulacji		0°~90°
	Anioł wiertniczy		45°~90°
	Skok górnego masztu		7000 mm
	Pełna długość górnego masztu		13,9m
Zacisk stopy	Maksymalny moment obrotowy szekli		70000 Nm
	Maksymalny moment obrotowy		35000 Nm
Maksymalna średnica otworu w płycie kotwiącej		φ600 mm
Dźwig (opcjonalnie)	Maksymalna siła podnoszenia pustej piasty pojedynczej liny	32 KN
	Średnica liny	φ10 mm
	Pojemność liny	120 m
Podwozie	Stalowe podwozie gąsienicowe Silnik dwubiegowy + reduktor skoku	Wysoka 0~ 2 km/h Niski 0~ 1 km/h
Sala operacyjna	Standardowa sterownia Oil API, wiertnica i system monitorowania Wellsite	Wysokość: 2,5 m Powierzchnia: 20 metrów kwadratowych
Inni	Wymiary robocze	9500×3200×19500 mm
	Wymiar transportowy	13500×3200×3400 mm
	Waga całkowita	49000 kg

Konfiguracja głównych elementów wyposażenia

Moc silnika
Silnik wysokoprężny	220KW /2200r/min			2 zestawy
	1 Silnik wysokoprężny może pracować oddzielnie lub równolegle, a prędkość jest niska, gdy pracuje samodzielnie. 2 Zdalne elektroniczne sterowanie przepustnicą, parametry oleju napędowego są przeprowadzane na sali operacyjnej. 3 Normy emisji pojazdów EFI China III
Sprzęgło elastyczne	Seria BOWX-6				2 zestawy	Niemcy CENTA
Pompa hydrauliczna	Seria 90R130ERR130JRR060				6 zestawów	Korporacja Danfoss
Podwozie
Gąsienica	Szerokość gąsienicy 600mm			1 zestaw
Silnik gąsienicowy	Seria TM70			2 zestawy		Doosan Korea Co., LTD
Głowa Mocy
Silnik obrotowy		Seria MS18 lub A6VM		4 zestawy		Pokrane czy Rexroth
Skrzynia biegów				1 zestawy
Maszt wiertniczy
Struktura		Teleskopowy maszt, struktura łańcucha cylindra, uszczelnienie cylindra przyjmuje niemiecką pieczęć Parkera
Górna wciągarka		2 tony	1 zestaw			Hydrauliczny reduktor wciągarki
Wciągarka do kłód (opcjonalnie)
Siła podnoszenia		1,2 tony		1 zestaw		Silnik z USA Eaton
System hydrauliczny
Główny zawór sterujący		Seria PVG100+PVG32					Danfoss
Rura hydrauliczna							Włoska dzielna firma
Filtr hydrauliczny		Dokładność 10u					Chiny profesjonalna fabryka
Sala operacyjna
Sala operacyjna	Klimatyzacja			1 ZESTAW		Chiny profesjonalna fabryka
