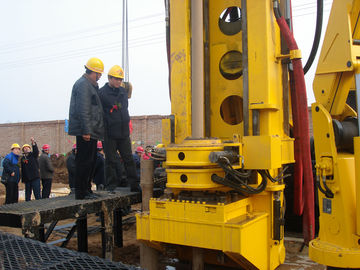

Hydrauliczny poziomy CBM Wiertnica MD-750 z wysokim momentem obrotowym 34000N · m

Hydrauliczny poziomy CBM Wiertnica MD-750 z wysokim momentem obrotowym 34000N · m

ⅠDrill Capacity

</s>. Moc głównego urządzenia
Główna maszyna wyposażona w silnik wysokoprężny Weicai.
Moc silnika: 275KW Prędkość obrotowa: 2200r / min
Główna maszyna jest wyposażona w dwa silniki Diesla o podwójnej mocy.
Całkowita moc: 550 kW
Maksymalne natężenie przepływu: 560L / min dla układu hydraulicznego typu zamkniętego.
Maksymalne natężenie przepływu: 630 l / min dla układu hydraulicznego typu otwartego.

</s>. Głowica wiertła
Przy zastosowaniu pompy hydraulicznej o niskim momencie obrotowym o wysokim momencie obrotowym, w 2 prędkościach regulowanych bezstopniowo.
Znamionowy moment obrotowy 34000N · m Prędkość obrotowa 85r / min, regulacja prędkości bezstopniowo
Znamionowy moment obrotowy 17000N · m Prędkość obrotowa 170r / min, regulacja prędkości bezstopniowo
W zestawie zastosowano cztery zestawy silników hydraulicznych Poclain wyprodukowanych w Franch z przeciwwagą o momencie skrętu 42000N · m.
Pierwsza redukcja przełożeń dostosowana do głowicy wiertarskiej z górnym napędem; Wydrążone wrzeciono ma średnicę Φ75 mm, przyjmując strukturę pływającą ze sprężystą strukturą tłumiącą.
Kąt odchylenia głowicy wiertarskiej wynosi 0-45 °, a skok w poziomie wynosi 0,75 m.
Przewodowy układ sterowania kierunkowego zamontowany jest na wrzecionie w celu zmiany kierunków wiercenia w kopalni.

</s>. Siła ciągu i siła wyciągania wiertnicy
Udźwig: Maszyna jest w 75 tonach Max. udźwig przy największej prędkości podnoszenia z prędkością 35 m / min,
prędkość jest regulowana bezstopniowo.
Feeding Force: Maszyna ma 16 ton Max. siła posuwu przy największej prędkości podawania z prędkością 110 m / min,
prędkość jest regulowana bezstopniowo.
Dwa cylindry olejowe są przyjmowane razem do pchania i ciągnięcia za pomocą Max. karmienie i pociągnięcie do skoku 11,8m.

</s>. Kajdany
Cylindryczna konstrukcja siłownika z otwartą dyblem jest przystosowana do uzyskania maksymalnego momentu dokręcania 100000 N · m oraz maksymalnego momentu dokręcania 50000 N · m.

</s>. Blok kotwiący
Największy średnica otworu wynosi Φ650 mm.

</s>. Wciągarka hydrauliczna
Główna wciągarka:
Maksymalny udźwig: 3 tony (Bare Drum)
Średnica drutu stalowego: 10 mm
Pojemność liny: 120m
Maksymalny udźwig wynosi 60 m / min, bezstopniowy przesuw.

Wciągarka pomocnicza:
Maksymalny udźwig: 1,5 tony. (Bare Drum)
Średnica drutu stalowego: 8 mm
Pojemność liny: 1500m
Prędkość podnoszenia pojedynczego drutu wynosi 0-280 m / min, jest płynnie regulowana i używana do podnoszenia
i zamontuj urządzenia wykrywające.

</s>. Inny
1. Mud Pump
Jest napędzany hydraulicznie z płynną regulacją prędkości przepływu.
Maksymalne natężenie przepływu przy 0-600 l / min i maksymalne ciśnienie to 10 MPa.
2. Szybkość pompki piany: 0-1 l / min
3. Natężenie przepływu pompy smarującej: 0-15 l / h
4. Podwozie:
Przyjęte podwozie typu gąsienicowego, poruszające się z dwiema prędkościami z maksymalną prędkością 3 km / h.
5. Na pokładzie zbiornika oleju napędowego: 700 litrów
6.Hydrauliczny zbiornik oleju: 800L
7. Wymiary (L * W * H): 12500mm * 3200mm * 3400mm
8. Waga całkowita: 38 ton
