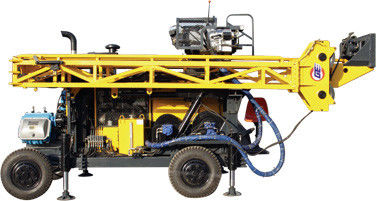

Wiercenie, Wiertnica pionowa Hydr-5C
I. Ogólne wprowadzenie
1. Ogólna charakterystyka urządzenia:
Wiertnica HYDX-5C Full Hydraulic Drilling Rig przyjmuje pełną hydrauliczną jazdę, opony typu trail.
Głowica wiertnicza napędzana jest zmiennym silnikiem z funkcją dwustopniowej mechanicznej zmiany biegów, bezstopniowej zmiany prędkości z zaawansowaną i prostą konstrukcją.
Głowica wiertnicza jest zasilana i napędzana za pomocą układu łączącego wydrążone wrzeciono z cylindrem olejowym z łańcuchem. Układ ma tę funkcję, jeśli tłoczyska cylindra olejowego przesuwają się o pewną odległość, a ruch głowicy wiertarskiej podwoi odległość.
Maszt można regulować w zakresie od 0 do 90 stopni dla jego otworu wiertniczego z nisko położonym środkiem ciężkości i dobrą stabilnością całego urządzenia. Platforma zapewnia operatorowi ładne pole widzenia oraz szeroki i komfortowy tryb pracy. Urządzenie wygląda ładnie w ogólnej strukturze i ucieleśnia myśl projektową zorientowaną na ludzi.
1) Niezawodna wydajność
W oparciu o wytyczne dotyczące kupowania krytycznych urządzeń pomocniczych na całym świecie, silnik wysokoprężny, pompa hydrauliczna, zawory główne, silniki, reduktory gąsienicowe i kluczowe części hydrauliczne są uznawane za produkty znanych marek w kraju i za granicą.
2) Wysoka wydajność Dzięki dużemu momentowi obrotowemu, przydziałowi dużej mocy i rozsądnej konstrukcji konstrukcji oraz zaawansowanej metodzie eksploatacji i długości 6 metrów (19,7 stóp) drążka wiertniczego, wszystkie te zapewniają wysoką wydajność i wydajność wiertnicy.
3) Ochrona środowiska
Dzięki mniejszej emisji zanieczyszczeń silnika wysokoprężnego, profesjonalnej konstrukcji redukującej hałas, wiertnica jest w pełni przystosowana do pracy miejskiej i osiągów.
4) Oszczędność energii
Przyjmując zaawansowaną technikę kontroli wrażliwości na obciążenia, wiertnica obniżyła zużycie energii i wytwarzanie ciepła do najniższego poziomu.
Dzięki eleganckiemu zarysowi, zwartej konstrukcji, niezawodnej wydajności i łatwej obsłudze, jest to priorytetowe wyposażenie do wyboru w pełnym rdzeniu hydraulicznym z rdzeniem na obecnym rynku krajowym.
2. Zakres zastosowania
Wiertnica typu HYDX-5C służy głównie do wiercenia pod kątem prostym i pochyłym. Może być używany do eksploracji i poszukiwania geologii, metalurgii, węgla, przemysłu nuklearnego, hydrologii i innych gałęzi przemysłu. Jest to wiertnica rdzeniowa, głównie z wykorzystaniem końcówek diamentowych i węglikowych.
Właściwe użytkowanie i rozsądna konserwacja mogą zagwarantować najlepsze działanie i wydajność dzięki dostępności i długiej żywotności.
Dlatego wszyscy klienci powinni ściśle przestrzegać instrukcji obsługi i konserwacji.
Wszystkie straty, takie jak uszkodzenie sprzętu i obrażenia ciała itp., Z następujących przyczyn, klienci powinni ponosić odpowiedzialność za własne działania.
· Dowolne zastosowanie wykraczające poza opisane w tej instrukcji.
· Wszelkie zmiany w sprzęcie w sposób arogancki na własną rękę. · Jakakolwiek operacja lub działanie niezgodne z instrukcją i regulacją bezpieczeństwa i / lub każde użycie niezgodne z wymaganiami podręcznika. · Wszelka konserwacja całego urządzenia i każdego komponentu wbrew wymaganiom.
II. Główne parametry wydajnościowe HYDX-5C
Liczby w tych tabelach zostały obliczone na podstawie doświadczeń terenowych i można racjonalnie oczekiwać. Rzeczywista wydajność wiercenia będzie zależeć od narzędzi i warunków, technik wiercenia i używanego sprzętu.
Silnik wysokoprężny | Model | Cummins 6CTA8.3-C195 (turbodoładowany i chłodzony wodą zasilającą) |
Przemieszczenie | 8,3L (2,19 galonów amerykańskich) | |
| Moc | 145 kW (195 KM) |
| Znamionowy RPM (ustawienie fabryczne) | 2200 obr./min |
| BQ | 1500 m (4920 stóp) |
Zdolność wiercenia | NQ | 1300 m (4264 stóp) |
HQ | 1000 m (3280 stóp) | |
| PQ | 680 m (2230 stóp) |
Głowica wiertła | Silnik rotacyjny | Podwójne silniki hydrauliczne - zmienny i rewersyjny ekspres: SAUER-DANFOSS |
RPM | Dwa przesunięcia / płynna zmiana 0-1145 obr / min | |
Wskaźniki | 1 8.776: 1 2. 2.716: 1 | |
Otwieracz głowicy | poślizg boczny z napędem hydraulicznym | |
Uchwyt hydrauliczny (PQ) | Hydraulicznie otwarty, sprężyny talerzowe, normalnie zamknięty Typ Osiowe moce nośne 222 400 N |
| Max. Moment obrotowy | 4650 N · m (3427 lbf · ft) |
Trzymaj średnicę | 121 mm (4,76 cala) | |
Max. Udźwig wrzeciona | 150 kN (33720 funtów) | |
Max. Zasilanie | 75 kN (16860 funtów) | |
Primary Pump Package | Pompa Triplex z tłokiem osiowym o zmiennej wydajności do napędzania obrotowego głowicy wiercącej, głównego wyciągu, pompy do błota i wciągarki linowej. | Maker: DANFOSS 1st Pompa: 150 LPM przy 28,5 MPa 2 Pompa: 120 LPM przy 25 MPa 3 Pompa: 102 LPM przy 25 MPa |
Zbiornik hydrauliczny | Pojemność | 420 L (111 galonów amerykańskich) |
| Prędkość podnoszenia (pojedyncza żyła) | 38-70 m / min (nagi bęben) |
Pojemność głównego | Siła podnoszenia (pojedynczy drut) | 77 kN (17310 lbf) |
Wciągnik | Średnica drutu stalowego | 18 mm (0,71 cala) |
| Długość drutu stalowego | 50 m (164 stóp) |
| Prędkość podnoszenia (pojedyncza żyła) | 164m / min (nagi bęben) |
Pojemność przewodu | Siła podnoszenia (pojedynczy drut) | 12 kN (2698 funtów) (nagi bęben) |
Wciągnik | Średnica drutu stalowego | 6 mm (0,24 cala) |
| Długość drutu stalowego | 1500 m (4920 stóp) |
| Wysokość masztu | 11 m (36 stóp) |
| Kąt regulacji masztu | 0 ° -90 ° |
| Kąt wiercenia | 45 ° -90 ° |
Maszt | Karmienie pociągnięciem | 3800 mm (150 cali) |
Slippage Stroke | 1500 mm (59 cali) | |
| Feed Pull | 15000 kg (33075 funtów) |
| Feed Thrust | 7500 kg (16538 funtów) |
| Rod Pull | 3m lub 6m (9,84 stóp lub 19,68 stóp) |
Mud Pump | Rodzaj | Pompa Triplex Tłok pompy |
Model | BW250 | |
Uderzenie | 100 mm (3,9 cala) | |
Moc wyjściowa | 250, 145, 90, 52 l / min (66, 38, 24, 14 galonów amerykańskich / min) |
| Ciśnienie rozładowania | 2,5, 4,5, 6,0, 6,0 Mpa (363, 653, 870, 870 psi) |
Zacisk nożny | Zakres mocowania | 55,5-117,5 mm (2,19-4,63 cala) przez otwór Ф154 mm (6,06 cala) |
| Waga | 10000 kg (22050 funtów) |
| Wymiary robocze (dł. × szer. × wys.) | 5652 × 2130 × 10200 mm (222,5 × 83,9 × 401,6 cala) |
Inny | Wymiary transportu (dł. × szer. × wys.) | 5970 × 2130 × 2730 mm (235 × 83,9 × 107,5 cala) |
Droga transportu | Typ opony |
