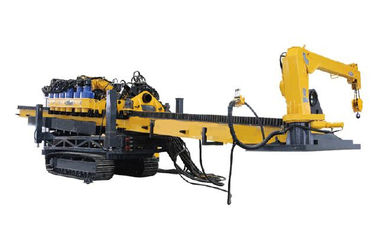

Crawler 210000n · M 1500t CE Poziome kierunkowe wiertnice

1500T 210000N · M Pozioma wiertnica kierunkowa, gąsienica 4 x 450 kW o dużej mocy

Główne cechy techniczne:

Bezwykopowa wiertnica kierunkowa typu TYZ-1500 ma zaawansowaną i prostą konstrukcję, wysoką wydajność i niską temperaturę oleju.Główne elementy hydrauliczne, silnik i pompa błotna są wybrane z produktów znanych marek krajowych i zagranicznych.Główna maszyna przyjmuje stalowe gąsienice i gumowe buty, które są wygodne do chodzenia po wszelkiego rodzaju drogach.Może zapewnić, że wiertnica jest wygodna do przygotowania wiertła w pełnym zakresie kąta wiercenia, wiertnica ma dobrą stabilność, a ogólny kształt jest piękny.

1. Wiertnica przyjmuje strukturę dzieloną.Moc silnika głównego, silnik główny i sterownia są całkowicie oddzielone.Zgodnie z wymaganiami użytkownika, elektrownia wiertnicza może być wyposażona w system chodzenia gąsienicowego.
2. Główny silnik może przystosować się do samodzielnego załadunku i rozładunku chodzenia gąsienicowego lub platformy.Konstrukcja gąsienicowa wyposażona jest w silnik o mocy 100-145 kW, a konstrukcja samozaładowcza platformy w silnik o mocy 45 kW.
3. Hydraulika siłowa wiertnicy
(1) Główne elementy hydrauliczne wiertnicy to wszystkie znane produkty krajowe i zagraniczne.Wiertnica ma dużą moc i jest wyposażona w cztery silniki Volvo.Cztery z nich mogą biegać w tym samym czasie i równolegle w dwuosobowych grupach.Jeśli jeden silnik wysokoprężny jest uszkodzony, inne silniki wysokoprężne mogą również pracować normalnie, znacznie poprawiając bezpieczeństwo konstrukcji.
(2) Obrotowy układ przeciwsobny przyjmuje zamknięty system, a obwód pomocniczy przyjmuje otwarty system wykrywania obciążenia.
(3) Zestaw zaworów hydraulicznych wyposażony w wiertnicę ma funkcje elektryczne i ręczne.Jeśli obwód ulegnie awarii, tryb ręczny można obsługiwać normalnie.
(4) Unikalny cyfrowy system ustawiania momentu obrotowego może ustawić wielkość momentu obrotowego i siłę cofania zgodnie z parametrami inżynieryjnymi i parametrami rury wiertniczej, a wyświetlacz jest intuicyjny.
(5) Temperatura układu hydraulicznego jest kontrolowana automatycznie, a ilość odprowadzanego ciepła można ustawić w zależności od temperatury otoczenia.
(6) Ciśnienie hydrauliczne masztu i szyny można zdemontować, co jest wygodne w transporcie.
4. Zwalniacz zaciskowy:
(1) Trójszczękowa, zamknięta konstrukcja bardziej sprzyja niezawodności szakli rury wiertniczej.
(2) Siła zacisku jest regulowana.Operator może dostosować siłę zacisku zgodnie ze specyfikacjami żerdzi wiertniczej i potrzebami inżynieryjnymi, co może wydłużyć żywotność żerdzi wiertniczej i szczęk.
(3) Konstrukcja zwalniacza zaciskowego jest zwarta, a zwalniacz zaciskowy można niezawodnie zacisnąć i zwolnić, nawet gdy złącze rury wiertniczej jest bardzo krótkie.
(4) Zwalniacz chwytający przesuwa się do końca, aby zapewnić wyciągnięcie złącza rury wiertniczej w dowolnym położeniu.
5. Głowica mocy:
(1) Ruch pchająco-ciągnący wiertnicy zmienia się z tarcia ślizgowego prowadnicy na tarcie toczne walca, zmniejszając straty mocy.
(2) Pływająca konstrukcja wału głównego zapobiega ścieraniu żerdzi wiertniczej podczas jej wyciągania.
(3) Unikalna konstrukcja trzpienia zapobiega koncentracji naprężeń.
6. Wiertnica wyposażona jest w dźwig ułatwiający obsługę rury wiertniczej i rozwiertaka podczas budowy.

Główne dane techniczne:
