Szczegóły Produktu:
|
Rodzaj: | Pełna hydrauliczna wiertnica rdzeniowa do powierzchni | Model: | Cr12 |
---|---|---|---|
Silnik: | Cummins QSB6.7 (EU Stage IIIA) | Zdolność wiercenia: | BQ 1350M NQ 1050M HQ 720M PQ 470M |
Wymiary transportowe: | 5980 × 2240 × 2480 mm | waga: | 8200 kg |
High Light: | wiertnice rdzeniowe,diamentowe wiercenie rdzeniowe |

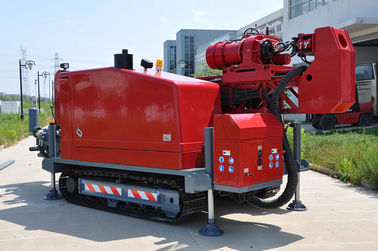

CR12 1200m Pełne hydrauliczne urządzenie do wiercenia rdzeniowego Cummins Diesel Engine 153kW (205HP)
Zaktualizuj zaawansowane wyposażenie HYDX-5A oferowane przez Sinocoredrill Group.
1. Głowica zasilająca typu poślizgowego, może być przesunięta w bok, łatwa do zabrania z rdzenia oraz do prac hostingowych i podnoszenia.

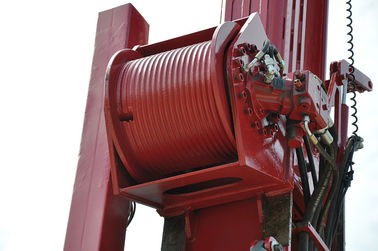

2.Montaż głównej wciągarki na maszcie minimalizuje wibracje wiertnicy rdzeniowej.
3.The telescopic mast ensures the reliability of drilling.The underside end of the drilling mast anchors the ground surface while drilling, providing additional stability. 3. Maszt teleskopowy zapewnia niezawodność wiercenia. Dolny koniec masztu zakotwicza powierzchnię podczas wiercenia, zapewniając dodatkową stabilność. While transportation the mast can be moved to center of gravity of the rig for more safety. Podczas transportu maszt można przesunąć do środka ciężkości platformy dla większego bezpieczeństwa.
4.Patented jaws with chuck and hydraulic opening/ spring closing function insure fail-safe operation. 4. Opatentowane szczęki z uchwytem i hydraulicznym otwieraniem / zamykaniem sprężynowym zapewniają niezawodną pracę. Spring clamp and disk chuck clutch drill rods securely. Bezpiecznie drążki wiertnicze ze sprzęgłem sprężynowym i uchwytem tarczowym. Drill head with direct drive from hydraulic cylinder ensure stability during drilling process, as well as more accurate and reliable with pressure regulation while drilling with pressure increase or decrease Głowica wiertarska z bezpośrednim napędem z cylindra hydraulicznego zapewnia stabilność podczas wiercenia, a także bardziej dokładną i niezawodną regulację ciśnienia podczas wiercenia ze wzrostem lub spadkiem ciśnienia

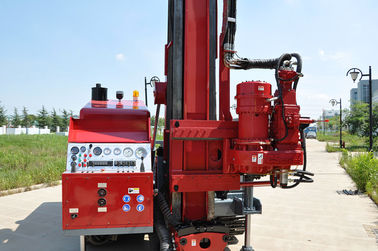

5.The operator panel is equipped with non-fixing control Joysticks, which provide additional safety for the operator. 5. Panel operatora jest wyposażony w nieregulowane joysticki sterujące, które zapewniają dodatkowe bezpieczeństwo dla operatora. Drilling and rotation joystick with friction damper and non-fixing hoist joystick provide convenience and safe operation. Joystick wiercenia i obrotu z tłumikiem tarcia i joystickiem z nieobrotowym podnośnikiem zapewniają wygodę i bezpieczeństwo obsługi. There is auto alarm function for low level of hydraulic oil. Istnieje funkcja automatycznego alarmu niskiego poziomu oleju hydraulicznego.
6. PODNOŚNIKI WZROSTU MASZAŻU
Wyposażony w zawory przeciwwagi dla większego bezpieczeństwa podczas ustawiania masztu.
7. SAMODZIELNA PANEL OPERATORA
Prosty układ hydrauliczny jest łatwy w obsłudze i konserwacji, a dźwignie podnoszenia do zmiany zapewniają dodatkowe bezpieczeństwo operatora.
8. PROSTA KONSTRUKCJA HYDRAULICZNA
Sprzężone hydraulicznie pompy hydrauliczne z pompą pomocniczą napędzaną przez WOM umożliwiają łatwą konserwację.
9.SOLID LATTICE MAST DESIGN
Sztywna konstrukcja zapewnia doskonałą wydajność i niezawodność nawet w najtrudniejszych warunkach.
10. NITRO-CHUCK
opatentowane szczęki sprężynowe z azotem z hydrauliczną funkcją otwierania / zamykania sprężyny zapewniającą niezawodną pracę
Silnik wysokoprężny | Model | Cummins QSB6.7 (EU Stage IIIA) |
Przemieszczenie | 6,7 l | |
Moc | 153kW (205 KM) | |
Znamionowe obroty (ustawienie fabryczne) | 2000 rpm | |
Zdolność wiercenia | BQ | 1350 m |
NQ | 1050 m | |
Siedziba | 720 m | |
PQ | 470 m | |
Głowica wiertarska | Silnik rotacyjny |
Dwubiegowy silnik hydrauliczny Producent: Rexroth z Niemiec |
RPM | Trzy zmiany / krok mniej Zmień 0-1250 obr./min | |
Wskaźniki |
1. 8.276: 1 2. 4,164: 1 3nd 1: 1 |
|
Head Opener | bocznie przesuwny sposób z napędem hydraulicznym | |
Uchwyt hydrauliczny (PQ) |
Hydraulicznie otwierane, zaciskowe sprężyny talerzowe, normalnie zamknięte typu C. Osiowa zdolność trzymania 228000 N. |
|
Max. Max. Torque Moment obrotowy | 4750 N · m | |
Hold Diameter | 121 mm | |
Max. Max. Lifting capacity of Spindle Udźwig wrzeciona | 220 kN | |
Max. Max. Feeding Power Moc karmienia | 110 kN | |
Pompa pierwotna
|
Pompa hydrauliczna: Pompa Triplex o zmiennym wydatku z tłokiem osiowym do napędzania rotatora, pompy błota wciągarki i podnośników wyrównawczych. Z systemem wykrywania obciążenia. |
Producent: Danfoss z Danii 1. pompa: 260 l / min przy 31,5 MPa 2. pompa: 130 lpm przy 28MPa 3. pompa: 130 LPM przy 28MPa |
Zbiornik hydrauliczny | Pojemność | 420 l (111 galonów amerykańskich) |
Udźwig głównego wciągnika | Prędkość podnoszenia (pojedynczy drut) | 0-80 m / min (nagi bęben) |
Siła podnoszenia (pojedynczy drut) | 800 kN | |
Średnica drutu stalowego | 22 mm (0,86 cala) | |
Długość drutu stalowego | 45 m | |
Udźwig wciągnika linowego | Siła podnoszenia (pojedynczy drut) | 15 kN (3372 lbf) (goły bęben) |
Średnica drutu stalowego | 6 mm (0,24 cala) | |
Długość drutu stalowego | 1600 m | |
Maszt | Wysokość masztu | 9,5 m |
Kąt regulacji masztu | 0 ° –90 ° | |
Kąt wiercenia |
45º w poziomie i 90º w dół
|
|
Udar karmienia | 3650 mm | |
Skok poślizgu | 1500 mm | |
Pull Pull | 18000 kg | |
Ciąg ciągu | 7500 kg | |
Rod Pull | 3 m lub 6 m (9,84 stóp lub 19,68 stóp) | |
Pompa do błota | Rodzaj | Tłok pompy tłokowej Triplex |
Model | BW250 | |
Uderzenie | 110 mm (4,3 cala) | |
Głośność wyjściowa | 250,180,122 L / min | |
Ciśnienie rozładowania | 5,0, 6,0, 8,0 MPa | |
Zacisk stopy | Zakres mocowania |
55,5–118 mm przez otwór Ф 165 mm |
Inne | Waga | 8200 kg |
Wymiary transportowe (dł. × szer. × wys.) | 5980 × 2240 × 2480 mm | |
Sposób transportu | Stalowy gąsienicowy |
