Szczegóły Produktu:
|
Nazwa produktu: | Poziome, kierunkowe wiertnice | Typ zasilania: | Hydrauliczne |
---|---|---|---|
Modelu: | FDP-40 / FDP-40Z | Max. Przepuść pojemność: | 400KN (89920 lbf) |
aplikacji: | podziemne układanie rur | materiał: | stal o wysokiej wytrzymałości |
High Light: | hdd horizontal directional drilling,horizontal directional drilling machine |

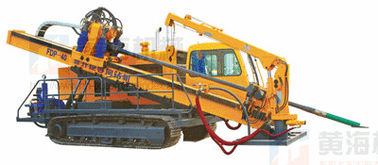

Modele FDP-40 / FDP-40Z to w pełni hydrauliczne poziome wiertnice kierunkowe (bezwykopowe)
wysoki moment obrotowy, moc wyjściowa,
rozsądna struktura,
zaawansowany tryb sterowania
4,5-metrowy żerdź wiertniczą, aby zagwarantować jej wysoką wydajność.
Modele FDP-40 / FDP-40Z to całkowicie hydrauliczne poziome wiertnice kierunkowe (bezwykopowe), które są samobieżne i zintegrowane z gąsienicami gumowymi. Dwa silniki o niskiej prędkości napędzają głowicę napędową, aby wykonać jazdę z dwiema prędkościami. Urządzenia są zaawansowane technologicznie i mają prostą konstrukcję. System podawania łańcucha silnika sprawia, że osiągi są stabilne i niezawodne. Maszt można regulować w zakresie 8-20 °, aby zaspokoić zapotrzebowanie na kąt wiercenia. Dzięki nisko położonemu środkowi ciężkości i wyposażonemu w pomocniczy żuraw, są stabilne w działaniu i atrakcyjne w wyglądzie. FDP-40Z to zestaw instalowany z automatycznym urządzeniem do obsługi prętów wiertniczych.
Cechy i zalety
Wcześniejsze
FDD-40 HDD jest wykorzystywany głównie do konstrukcji miejskich, w szczególności do układania rur pod ziemią, a także do napędu 400KN.
Główna maszyna | |
Moc silnika | YC6M240 175 KW (235HP) (2200 r / min) |
Max. Przepuść pojemność | 400KN (89920 lbf) |
Max. Pull pojemność | 400KN (89920 lbf) |
Znamionowy moment obrotowy | 15000 N · M (11055 funt x stopa) |
Wydajność wrzeciona z wydrążonym wrzecionem | Niższy 0-40r / min |
Wysoki 0-80r / min | |
Karmienie pociągnięciem | 5000 mm (197 cali) |
Średnica otworu prowadzącego | 170 mm (6,7 cala) |
Kąt wiercenia | 8 ° 20 ° |
Ciśnienie układu hydraulicznego | 20Mpa (2901 psi) |
Szybkość podróży | 2 km / h (6560 stóp / h) |
Styl strukturalny | zintegrowany ze stalową gąsienicową pompą żurawia i błota |
Wymiar (L × W × H) | 7800 × 2300 × 2350 mm (307 × 90.6 × 92,5 cala) |
Waga | 16000 kg (35280 funtów) |
Dźwig | 2 T / m (1345 funtów / stopę), Max Straight-arm 4.5m (14,8 stopy) |
Mud Pump | |
Specyfikacja | BWF-400 |
Max. Rozładować się | 400 L / min (106 galonów amerykańskich / min) |
Maksymalne ciśnienie | 10 Mpa (1450 psi) |
System obróbki błota (część opcjonalna) | |
Dane silnika | Silnik benzynowy 20,9 KM |
Parametr pompy | 100 m 3 / h (3529 stóp 3 / h) |
Zdolność przetwarzania błota | 16 m 3 / h (565 stóp 3 / h) |
Mud Tank | 5 M 3 (176 stóp 3 ) |
Waga | 500 kg (1103 funtów) |
Narzędzia wiertnicze i układ pomocniczy | |
Specyfikacja wędki | 89 × 4500 mm (3,5 × 177 cali) |
Przewodnik bit | 170 mm (6,7 cala) |
Rozwiertak | 400; 500; 600; 720; 830; 900mm (15,7; 19,7; 23,6; 28,3; 32,7; 35,4 cala) |
Dystrybutor | 60T (132300 lb) |
Naganiacz zwierza | Opcjonalna część |
