Wiertnica 22 Kw Power Small Core XY - 2B z głębokością wiercenia 600m

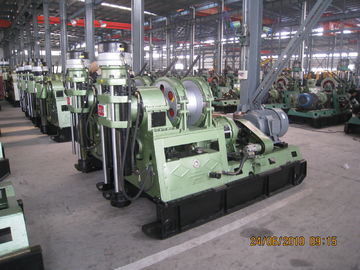

Mała wiertnica rdzeniowa XY-2B z głębokością wiercenia 600m
Wiercenie rdzeniowe XY-2 to nowa platforma wiertnicza opracowana w celu zaspokojenia rosnącego zapotrzebowania zarówno użytkowników, jak i rozwoju branży geologicznej. Znajduje zastosowanie w inżynierii geologicznej, studniach hydrogeologicznych i inżynierii wielkośrednicowej. Wiertło to głównie diamentowe i z końcówkami z wolframem.
Wiertnica diamentowa XY-2 jest lekka i łatwa w transporcie. Przyjmuje silnik Deutz F3L 912 lub silnik elektryczny o mocy 22KW, a jego zakres prędkości jest szeroki. Dzięki układowi liny jego wciągarka może uniknąć splątania liny i spowolnić jej zużycie. Podczas jazdy z dużą prędkością, jego pas transmisyjny może uczynić rdzeń diamentowy miękki w nierównym formowaniu, a tym samym zmniejszyć ryzyko uszkodzenia i uszkodzenia mechanicznego.
Dane techniczne
1. Zdolność wiercenia
| Typ wiercenia | Głębokość wiercenia |
| Nawiercanie pali fundamentowych | 100 m (328 stóp) |
| Wiercenie hydrogeologiczne | 150 m (492 stóp) |
| Wiercenie rdzeniowe | 600 m (1968 stóp) |
2. Rotator
| Typ silnika napędowego | Diesel diamond core rig | Elektromotor diamentowy rdzeń rig |
| Prędkość dodatnia (r / min) | 92, 152, 230, 330, 293, 485, 734, 1056 | 92, 152, 230, 330, 293, 485, 734, 1056 |
| Prędkość ujemna (r / min) | 81, 258 | 81, 258 |
| Max. moment obrotowy wrzeciona | 2,1 KN · m (1548 funtów · ft) | 2,1 KN · m (1548 funtów · ft) |
| Identyfikator wrzeciona | 93 mm (3,66 cala) | 93 mm (3,66 cala) |
3. Podnieś
Udźwig (jedna trzecia liny): 31300, 12600, 8800 N (7034, 2831, 1978 funtów)
Prędkość podnoszenia liny stalowej (trzecia lina): 0,64, 1,05, 1,6, 2,3 m / s (2,1, 3,44, 5,25, 7,54 cala / s)
Średnica liny: 12,5 mm (0,49 cala)
Średnica bębna diamentowego rdzenia wiertniczego: 194 mm (7,64 cala)
Obręcz hamulca: 360 mm (14,17 cala)
Długość bębna: 150 mm (5,91 cala)
Szerokość taśmy hamulcowej: -90 mm (3,54 cala)
Pojemność bębna: 80 m (262,4 stopy)
4. Urządzenie podróżne
Wycofanie skoku cylindra z diamentowego rdzenia wiertniczego: 600 mm (23,62 cala)
Odległość między wiertnicą a otworem: 420 mm (16,54 cala)
5. System zwiększania ciśnienia
Identyfikator cylindra: 70 mm (2,76 cala)
Średnica pręta cylindra: 35 mm (1,38 cala)
Max. Ciśnienie diamentowego rdzenia wiertniczego: 45 KN (10116 lbf)
Max. Siła podnoszenia: 60 KN (13488 lbf)
Skok cylindra: 550 mm (21,65 cala)
6. Pompa oleju
Typ: wiertnica diamentowa CBF-E416-AL
Pojemność skokowa: 16 L / min (4,22 galonów amerykańskich / min)
Prędkość (r / min): 1500
Ciśnienie robocze: 8 MPa (1160 psi)
Max. Ciśnienie: 20 Mpa (2901 psi)
7. Wywierć pręt
(1) Sześciokątna kelly: Φ89 × 79 mm, Φ76 × 66 mm, Φ60 × 53 mm
(Φ 3,50 × 3,11 cala, Φ3,0 × 2,60 cala, Φ2,36 × 2,09 cala)
(2) Φ89 mm, Φ71 mm, Φ50 mm (Φ3.50 cala, Φ2.80 cali, Φ1,97 cala)
8. Silnik napędowy
Wiertnica diamentowa z silnikiem Diesla Deutz F3L 912 28KW (37,5HP) 1500 obr./min
Wiertnica diamentowa z silnikiem elektrycznym Y180L-4 22KW (29,5HP) 1470 obr./min
9. Wymiary (Dł. × Szer. × Wys.): 2177 × 950 × 1863 mm (85,71 × 37,40 × 73,35 cala)
10. Masa siewnika (bez jednostki napędowej): około 1300 kg (2867 funtów)
