Szczegóły Produktu:
|
| Model: | Cummins 6CTA (turbodoładowany i chłodzony wodą doładowującą) | Przemieszczenie: | 8,3 l (2,19 galonów amerykańskich) |
|---|---|---|---|
| moc: | 178 kW (240 KM) | Znamionowe obroty (ustawienie fabryczne): | 2200 obr./min |
| Silnik rotacyjny: | Podwójny silnik hydrauliczny - zmienny i odwracalny ekspres: SAUER-DANFOSS | waga: | 14500 kg (31973 funtów) |
| Wymiary transportowe (dł. × szer. × wys.): | 5900 × 2240 × 2500 mm (232,3 × 88,1 × 98,4 cala) | ||
| High Light: | Pełna hydrauliczna wiertnica diamentowa,wiertnica diamentowa 179KW,wiertnica diamentowa Cummins |
||

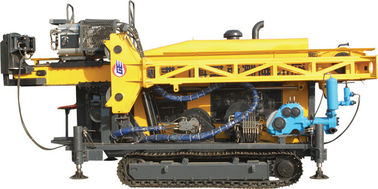

HYDX-6 Pełna hydrauliczna wiertnica diamentowa z silnikiem wysokoprężnym Cummins o mocy 179 kW
Ta hydrauliczna wiertnica HYDX-6 to nowy produkt wykonany przez firmę Lianyungang HH Drill-Tech Drilling Machinery.Jest to całkowicie nowa wiertnica opracowana w oparciu o zaawansowane techniki światowe.HYDX-6 ma rozsądną konstrukcję, doskonałą wydajność, jest łatwy w obsłudze i wygodny w konserwacji.

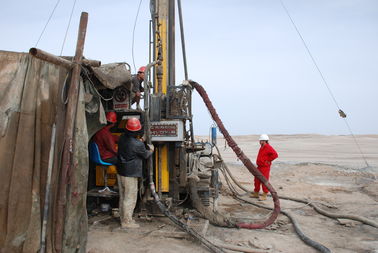

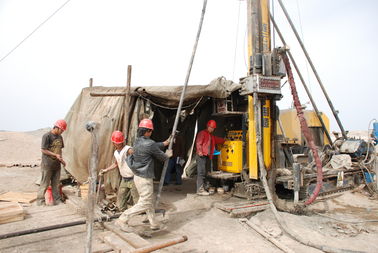

Hydrauliczna wiertnica diamentowa HYDX-6 może być stosowana zarówno do wiercenia skośnego, jak i pionowego.Jako wiertnica wyposażona w wiertło diamentowe i wiertło ze stopu węglika może być stosowana w geologii, hutnictwie, górnictwie węglowym, przemyśle atomowym i pomiarach hydrologicznych.Jest to znakomita chińska wiertnica do wiercenia BQ, NQ, HQ i PQ.
1. Główne cechy platformy:
Hydrauliczna wiertnica diamentowa wyposażona w gąsienice posiada hydrauliczny układ napędowy.Posiada krótką, ale zaawansowaną konstrukcję, z głowicą napędzaną przez zmienny silnik i regulowaną prędkością na 2 biegi.Kiedy cylinder olejowy pracuje z łańcuchem o zmiennej prędkości, jego działanie jest stabilne i niezawodne.Maszt jest regulowany w zakresie od 0 ° do 90 °, aby zapewnić odpowiedni kąt wiercenia otworów.Nisko położony środek ciężkości platformy zapewnia stabilną pracę.Ta hydrauliczna wiertnica z rdzeniem diamentowym zapewnia operatorom wygodne i komfortowe warunki pracy z szerokim widokiem.Krótko mówiąc, hydrauliczny rdzeń diamentowy ma piękny zarys i przedstawia pomysł projektowy zorientowany na ludzi.
(1) Niezawodna jakość hydraulicznego diamentowego rdzenia
Główne części i wyposażenie pomocnicze, w tym silnik, silnik wysokoprężny, pompa hydrauliczna, reduktor biegów oraz niektóre kluczowe zawory i akcesoria hydrauliczne, to produkty znanych marek.
(2) Wysoka wydajność
Duży moment obrotowy, potężna siła napędowa, racjonalna i praktyczna konstrukcja, zaawansowany tryb sterowania i żerdź wiertnicza o długości 6 metrów (19,7 stopy) gwarantują wysoką wydajność pracy wiertnicy.
(3) Ochrona środowiska
Silnik wysokoprężny jest profesjonalnie zaprojektowany tak, aby redukować hałas i inne zanieczyszczenia (hałas nie może przekraczać 72db), co sprawia, że urządzenie nadaje się do eksploatacji w obszarach miejskich.
(4) Energooszczędny hydrauliczny rdzeń diamentowy
Zaawansowana technika sterowania czujnikiem obciążenia pomaga hydraulicznej wiertnicy diamentowej zmniejszyć zużycie siły napędowej i odprowadzanie ciepła do minimum.
HYDX-6 ma wyjątkowy wygląd zewnętrzny, zwartą konstrukcję, niezawodną funkcję i elastyczny system operacyjny.Wszystkie te czynniki sprawiły, że platforma jest najlepszym wyborem spośród tych samych produktów na rynku krajowym i zagranicznym.
II.Główne parametry wydajności HYDX-6
Liczby w tych tabelach zostały obliczone na podstawie doświadczeń terenowych i można ich racjonalnie oczekiwać.Rzeczywista wydajność wiercenia będzie zależeć od narzędzi i warunków w uchwycie, technik wiercenia i używanego sprzętu.
| Silnik wysokoprężny | Model | Cummins 6CTA (turbodoładowany i chłodzony wodą doładowującą) |
| Przemieszczenie | 8,3 l (2,19 galonów amerykańskich) | |
| Moc | 178 kW (240 KM) | |
| Znamionowe obroty (ustawienie fabryczne) | 2200 obr / min | |
| Zdolność wiercenia | BQ Hydraulic Diamond Core Rig | 2000 m (6560 stóp) |
| NQ | 1600 m (5248 stóp) | |
| HQ | 1300 m (4264 stóp) | |
| PQ Hydraulic Diamond Core Rig | 1000 m (3280 stóp) | |
| Silnik rotacyjny | Podwójny silnik hydrauliczny - zmienny i odwracalny ekspres: SAUER-DANFOSS | |
| RPM | Dwie zmiany / bezstopniowa zmiana 0-1100 obr / min | |
| Stosunki hydraulicznego wiertła diamentowego | 1. 8,776: 1 2. 2,716: 1 | |
| Otwieracz do głowy | przesuw boczny z napędem hydraulicznym | |
| Wiertarka | Uchwyt hydrauliczny (PQ) | Hydraulicznie otwierany, zacisk sprężynowy talerzowy, normalnie zamknięty typ C Osiowy udźwig 222 400 N. |
| Maks.Moment obrotowy | 6400 N · m (4717 lbf · ft) | |
| Trzymaj średnicę | 121 mm (4,76 cala) | |
| Maks.Udźwig wrzeciona | 220 kN (49456 funtów siły) | |
| Maks.Karmienie Moc | 110 kN (24728 funtów siły) | |
| Pompa pierwotna | Pompa hydrauliczna: Pompa Triplex o zmiennej wydajności tłokowej osiowej do napędu rotatora, pompy błotnej wciągarki i podnośników poziomujących.Z systemem wykrywania obciążenia. | Producent: DANFOSS Pierwsza pompa: 200 l / min przy 31,5 MPa Druga pompa: 120 l / min przy 28 MPa Trzecia pompa: 102 l / min przy 16 MPa |
| Zbiornik hydrauliczny | Pojemność | 420 l (111 galonów amerykańskich) |
| Prędkość podnoszenia (pojedynczy przewód) | 38-70 m / min (sam bęben) | |
| Pojemność głównego | Siła podnoszenia (pojedynczy drut) | 120 kN (26976 funtów siły) |
| Wciągnik | Średnica drutu stalowego | 22 mm (0,86 cala) |
| Długość drutu stalowego | 50 m (164 stóp) | |
| Wydajność wciągnika linowego | Siła podnoszenia (pojedynczy drut) | 15 kN (3372 funtów siły) (sam bęben) |
| Średnica drutu stalowego | 6 mm (0,24 cala) | |
| Długość drutu stalowego | 2000 m (6560 stóp) | |
| Wysokość masztu | 11 m (36 stóp) | |
| Kąt regulacji masztu | 0 ° -90 ° | |
| Kąt wiercenia hydraulicznego wiertła diamentowego | 45º w poziomie do 90º w pionie w dół | |
| Maszt | Karmienie Stroke | 3800 mm (150 cali) |
| Poślizg | 1500 mm (59 cali) | |
| Feed Pull | 22000 kg (48510 funtów) | |
| Feed Thrust | 11000 kg (24255 funtów) | |
| Rod Pull | 3 m lub 6 m (9,84 stopy lub 19,68 stopy) | |
| Rodzaj | Tłok potrójny pompy tłokowej | |
| Model | BW320 | |
| Pompa do błota | Uderzenie | 110 mm (4,3 cala) |
| Głośność wyjściowa | 320,230,165,118 l / min (84,5, 61, 44, 31 galonów amerykańskich / min) | |
| Ciśnienie tłoczenia | 4,0, 5,0, 6,0, 8,0 MPa (580, 725, 870, 1160 psi) | |
| Zacisk nożny | Zakres mocowania | 55,5-117,5 mm (2,19-4,63 cala) przez otwór Ф154 mm (6,06 cala) |
| Waga | 14500 kg (31973 funtów) | |
| Inni | Wymiary transportowe (dł. × szer. × wys.) | 5900 × 2240 × 2500 mm (232,3 × 88,1 × 98,4 cala) |
| Droga transportu | Steel Crawler |
