Szczegóły Produktu:
|
Rodzaj: | Pełna hydrauliczna wiertnica rdzeniowa do powierzchni | Model: | Cr15 |
---|---|---|---|
Silnik: | Cummins QSB6.7 (EU Stage IIIA) 178kw | Zdolność wiercenia: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
Wymiary transportowe: | 5980 × 2240 × 2480 mm | waga: | 10500 KG |
Podkreślić: | Wiertnica diamentowa 1650 m,wiertnica eksploracyjna 1650 m,wiertnica diamentowa sinocoredrill |
1650m Pełna hydrauliczna wiertnica diamentowa Wiertnica eksploracyjna do projektu wydobycia żelaza ze złota i miedzi
Zaktualizuj model w pełni hydraulicznej wiertnicy HYDX-6A

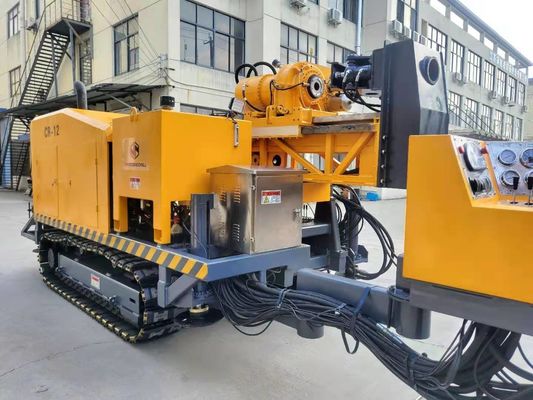

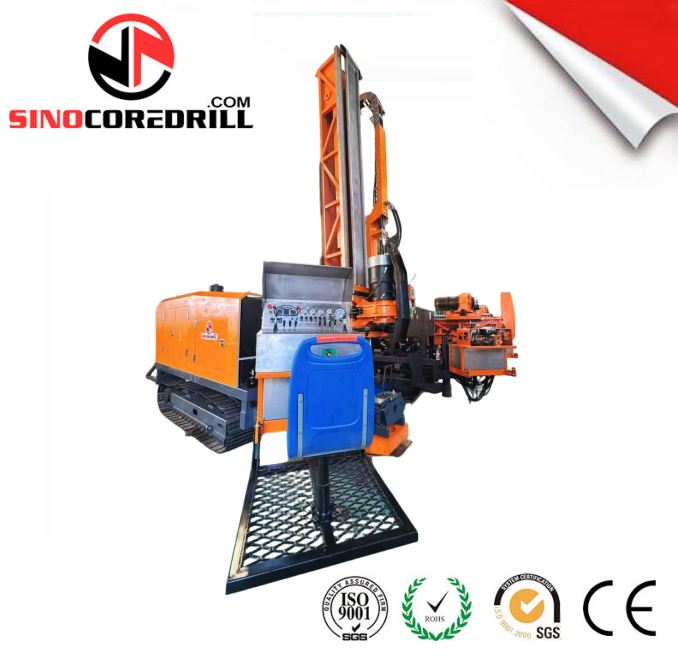

CR15 to zaawansowany sprzęt zaprojektowany i wyprodukowany w oparciu o wieloletnie wspólne badania i praktyczne doświadczenia inżynierów z Australii, Niemiec, Rosji i Chin.Wiertnica jest kompaktowa, dostosowana do specyfiki techniki wiertniczej, wyposażona w wiele przydatnych i praktycznych funkcji.Większość podzespołów platformy jest produkowana przez światowych liderów: elementy hydrauliczne renomowanych producentów z Ameryki i Europy, wciągnik – Rexroth (Niemcy), silnik – DEUTZ (Niemcy).Staranne projektowanie i ścisła kontrola jakości gwarantują doskonałe parametry techniczne i wysoki stopień niezawodności wiertnicy rdzeniowej.
CR15 W pełni hydrauliczna wiertnica rdzeniowa ma wyjątkowy wygląd zewnętrzny, zwartą konstrukcję, niezawodne funkcje i elastyczny system operacyjny.Wszystkie te elementy sprawiły, że ta hydrauliczna wiertnica rdzeniowa jest najlepszym wyborem wśród tych samych produktów zarówno na rynku krajowym, jak i zagranicznym.
Ta hydrauliczna wiertarka może być stosowana zarówno do wiercenia ukośnego, jak i pionowego.Będąc platformą wyposażoną w wiertło diamentowe i ze stopów węglikowych, ta pełna hydrauliczna wiertnica może być stosowana w dziedzinie geologii, metalurgii, górnictwa węgla, przemysłu nuklearnego i pomiarów hydrologicznych.

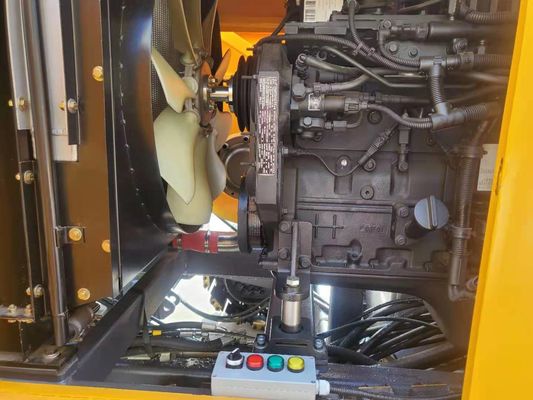

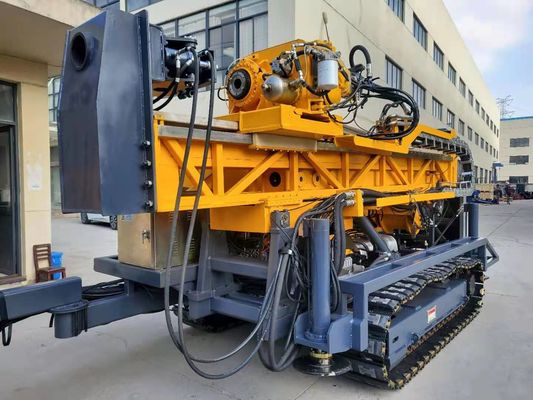

gąsienicowa wiertnica do wiercenia rdzeniowego jest mobilna i stabilna podczas pracy.Jego wymiary transportowe są zgodne ze standardem.Wiertnica do wiercenia rdzeniowego wyposażona jest w wydajny system podawania, główny wciągnik i silnik DEUTZ sprawiają, że wiercenie jest bardziej wydajne.Teleskopowy maszt i hydrauliczne podnośniki poziomujące ułatwiają obsługę wiertnicy.Wiertnica posiada nowoczesny design i przemyślane zabezpieczenia.
Specyfikacja:
Model | Przedmiot | CR15 | CR20 | CR25 |
Model | Cummins QSB6.7 (UE Stage IIIA) | Cummins QSLB8.9 (UE Stage IIIA) | Cummins QSZ13-C400-II (UE Stage IIIA) | |
Silnik wysokoprężny | Przemieszczenie | 6,7 litra | 8,9 l | 13L |
Moc | 178kW (240KM) | 242kW (325KM) | 298 kW (400KM) | |
Znamionowe obroty | 2000 obr/min | 2100 obr/min | 1900 obr/min | |
BQ | 2050 m² | 2850 m² | 3100 m² | |
Zdolność wiercenia | NQ | 1650 m² | 2250 m² | 2550 m² |
Kwatera Główna | 1350 m² | 1850 m² | 2050 m² | |
PQ | 950 m² | 1350 m² | 1650 m² | |
Dwubiegowy silnik hydrauliczny | Dwubiegowy silnik hydrauliczny | Dwubiegowy silnik hydrauliczny | ||
Głowica wiertarska | Silnik obrotowy | Producent: Rexroth z Niemiec | Producent: Rexroth z Niemiec | Producent: Rexroth z Niemiec |
RPM | Trzy zmiany | Trzy zmiany | Trzy zmiany | |
Bezstopniowa zmiana: 0-1250 obr/min | Bezstopniowa zmiana: 0-1250 obr/min | Bezstopniowa zmiana: 0-1250 obr/min | ||
Stosunki | 1. 8,2:1 | 1. 8,2:1 | 1. 8,2:1 | |
2. 4,2:1 | 2. 4,2:1 | 2. 4,2:1 | ||
3. 1:1 | 3. 1:1 | 3. 1:1 | ||
boczna droga przesuwna z napędem hydraulicznym | boczna droga przesuwna z napędem hydraulicznym | boczna droga przesuwna z napędem hydraulicznym | ||
Uchwyt hydrauliczny (PQ) | Hydraulicznie otwierany, zacisk sprężynowy talerza, normalnie zamknięty typ C | Hydraulicznie otwierany, zacisk sprężynowy talerza, normalnie zamknięty typ C | Hydraulicznie otwierany, zacisk sprężynowy talerza, normalnie zamknięty typ C | |
Osiowa zdolność trzymania 243000 N | Osiowa zdolność trzymania 294000 N | Osiowa zdolność trzymania 294000 N | ||
Maks.Moment obrotowy | 6750 Nm | 7550 Nm | 8750 Nm | |
Trzymaj Średnica | 121 mm | 121 mm | 121 mm | |
Maks.Udźwig wrzeciona | 250 kN | 320 kN | 320 kN | |
Maks.Moc karmienia | 110 kN | 140 kN | 140 kN | |
Pompa hydrauliczna: | Producent: Danfoss z Danii | Producent: Danfoss z Danii | Producent: Danfoss z Danii | |
Pompa główna | Pompa Triplex z tłokiem osiowym o zmiennej wydajności do napędzania rotatora, pompy błotnej wciągarki i podnośników poziomujących. | Pierwsza pompa: 260 LPM przy 31,5 MPa | Pierwsza pompa: 380 LPM przy 35 MPa | Pierwsza pompa: 380 LPM przy 35 MPa |
Z systemem wykrywania obciążenia. | Druga pompa: 130 LPM przy 31,5 MPa | Druga pompa: 260LPM przy 31,5MPa | Druga pompa: 260LPM przy 31,5MPa | |
Trzecia pompa: 130 LPM przy 31,5 MPa | Trzecia pompa: 130 LPM przy 31,5 MPa | Trzecia pompa: 130 LPM przy 31,5 MPa | ||
Pojemność | 420 l (111 galonów amerykańskich) | 500 l (111 galonów amerykańskich) | 500 l (111 galonów amerykańskich) | |
Zbiornik hydrauliczny | ||||
Prędkość podnoszenia (pojedynczy drut) | 0-75 m/min (nagi bęben) | 0-80 m/min (nagi bęben) | 0-50 m/min (nagi bęben) | |
Pojemność głównego wciągnika | Siła podnoszenia (pojedynczy drut) | 120 kN | 160 kN | 180 kN |
Średnica drutu stalowego | 22 mm (0,86 cala) | 26-28mm | 26-30mm | |
Długość drutu stalowego | 45 m² | 55 m² | 55 m² | |
Siła podnoszenia (pojedynczy drut) | 15 kN (3372 lbf) (nagi bęben) | 15 kN (3372 lbf) (nagi bęben) | 15 kN (3372 lbf) (nagi bęben) | |
Pojemność wciągnika linowego | Średnica drutu stalowego | 6 mm (0,24 cala) | 6 mm (0,24 cala) | 6-8 mm |
Długość drutu stalowego | 2200 m² | 3200 m² | 3200 m² | |
Wysokość masztu | 9,5 m² | 9,5 m² | 10,5 m² | |
Maszt | Kąt regulacji masztu | 0°—90° | 0°—90° | 0°—90° |
Kąt wiercenia | 45º w poziomie do 90º w pionie w dół | 45º w poziomie do 90º w pionie w dół | 45º w poziomie do 90º w pionie w dół | |
Skok karmienia | 3700 mm | 3700 mm | 3700 mm | |
Skok poślizgu | 1000 mm | 1000 mm | 1000 mm | |
Podawanie paszy | 25 ton | 32 tony | 32 tony | |
Napór paszy | 9 ton | 14 ton | 14 ton | |
Pociąg pręta | 3m lub 6m (9,84 stopy lub 19,68 stopy) | 3m lub 6m (9,84 stopy lub 19,68 stopy) | 3m lub 6m (9,84 stopy lub 19,68 stopy) | |
Rodzaj | ||||
Pompa błotna | Tłok potrójny z pompą tłokową | Tłok potrójny z pompą tłokową | Tłok potrójny z pompą tłokową | |
Model | BW320 | BW500 | BW 600 | |
Udar mózgu | 110mm (4,3 cala) | 110mm (4,3 cala) | 110mm (4,3 cala) | |
Głośność wyjściowa | 320 l/min | 500 l/min | 600 l/min | |
Ciśnienie tłoczenia | 8,0 MPa | 8,0 MPa | 8,0 MPa | |
Zacisk nożny | Zakres mocowania | 55,5-118 mm | 55,5-118 mm | 55,5-118 mm |
przelotowy 165mm | przelotowy 165mm | przelotowy 165mm | ||
Waga | 10,50 ton | 13,50 ton | 16,50 ton | |
Inni | 5980×2240×2480mm | 6250×2240×2480mm | 6950 × 2260 × 2550 mm | |
Wymiary transportowe | ||||
Sposób transportu | Stalowy pełzacz | Stalowy pełzacz | Stalowy pełzacz |
