Szczegóły Produktu:
|
| Rodzaj: | Pełna hydrauliczna wiertnica rdzeniowa do powierzchni | Model: | CR25 |
|---|---|---|---|
| Silnik: | Cummins QSZ13-C400-II (EU Stage IIIA) | Zdolność wiercenia: | BQ 3100m NQ 2550m HQ 2050m PQ 1650m |
| Wymiary transportowe: | 6950 × 2260 × 2550 mm | waga: | 16500 kg |
Zwarta konstrukcja Prosta obsługa CR25 13L 298 kW 3100m BQ Wiertnica rdzeniowa do badań geologicznych Rig
Zaktualizuj zaawansowane wyposażenie wiertarki HYDX-8.

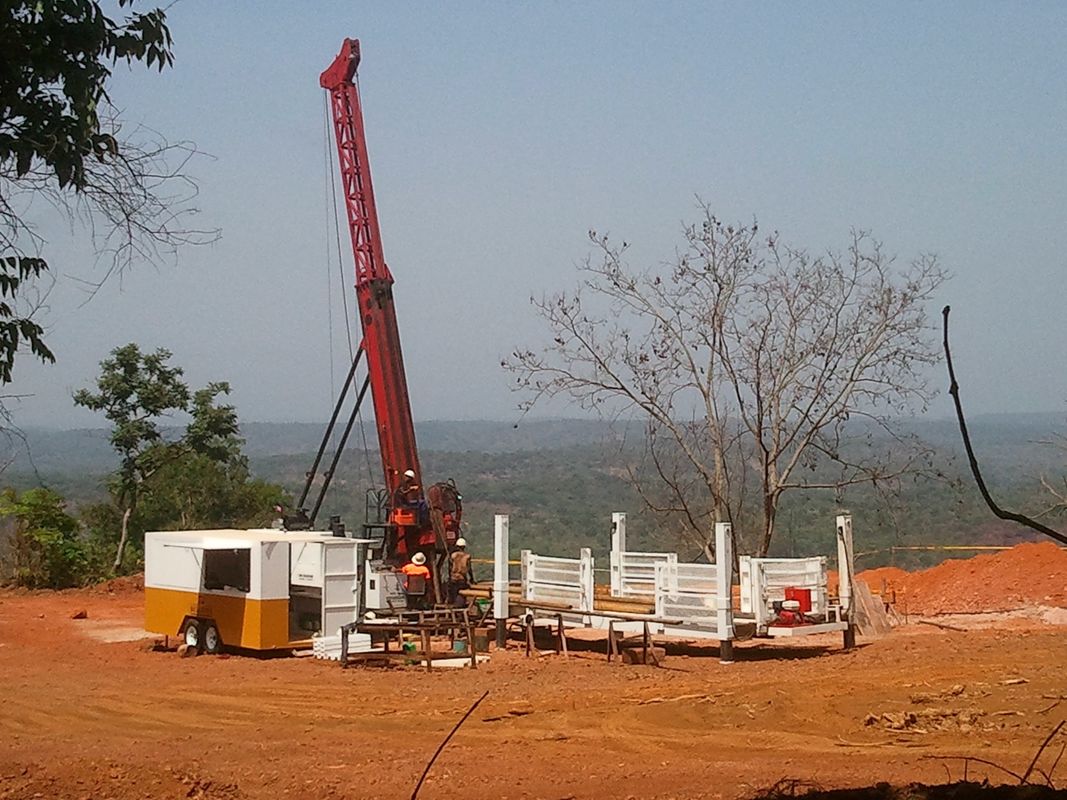

Wiertnica rdzeniowa serii CR to nowy typ w pełni hydraulicznej wiertnicy rdzeniowej zaprojektowanej i wyprodukowanej przez naszą fabrykę w oparciu o wieloletnie doświadczenie w badaniach geologicznych oraz aktualny rynek i największe wymagania użytkowników.Ta maszyna jest używana na równinnym, pagórkowatym terenie, do pracy w środowisku o wysokiej temperaturze, w zimnych obszarach.Główna maszyna przyjmuje samobieżne podwozie gąsienicowe, moc silnika, pompę błotną, wciągarkę i inną zintegrowaną konstrukcję, może być również dostosowaną konstrukcją platformy ciężarówki, jest używana głównie do badania i eksploracji metali i niemetalicznych minerałów stałych, Ponadto może również być stosowany w eksploracji geologii inżynierskiej, badaniach hydrogeologicznych, rozpoznaniu i eksploracji pól naftowych i gazowych, wierceniu studni wodnych itp.Platforma ma rozsądny układ, zwartą konstrukcję, doskonałą wydajność, prostą obsługę i wygodną konserwację.Jest to idealny sprzęt do wiercenia rdzeniowego.
Main Parametry wydajności CR25
|
Silnik wysokoprężny |
Model | Cummins QSZ13-C400-II (EU Stage IIIA) |
| Przemieszczenie | 13L | |
| Moc | 298 kW (400 KM) | |
| Oceniono RPM | 1900 obr / min | |
|
Zdolność wiercenia |
BQ | 3100 m |
| NQ | 2550 m | |
| HQ | 2050 m | |
| PQ | 1650 m | |
|
Wiertarka |
Silnik rotacyjny |
Dwubiegowy silnik hydrauliczny Rexroth z Niemiec |
| RPM |
Trzy zmiany Bezstopniowa zmiana: 0-1250 obr / min |
|
| Wskaźniki |
1. miejsce 8.2: 1 2. miejsce 4,2: 1 3 miejsce 1: 1 |
|
| Otwieracz do głowy |
przesuw boczny z napędem hydraulicznym |
|
|
Uchwyt hydrauliczny (PQ) |
294000N Otwierane hydraulicznie, zaciskanie sprężyn talerzowych, typ normalnie zamknięty typu C. Osiowa nośność 294000 N |
|
| Maks.Moment obrotowy | 8750 N · m | |
| Trzymaj średnicę | 121 mm | |
| Maks.Udźwig wrzeciona | 320 kN | |
|
Maks.Karmienie Moc
|
140 kN | |
|
Pompa pierwotna
|
Pompa hydrauliczna: Pompa Triplex z tłokiem osiowym o zmiennej wydajności do napędzania rotatora, pompy błotnej wciągarki i podnośników poziomujących. Z systemem wykrywania obciążenia. |
Producent: Danfoss z Danii Pierwsza pompa: 380 l / min przy 35 MPa Druga pompa: 260 l / min przy 31,5 MPa Trzecia pompa: 130 l / min przy 31,5 MPa |
|
Zbiornik hydrauliczny |
Pojemność | 500 l (111 galonów amerykańskich) |
|
Pojemność głównego wciągnika |
Prędkość podnoszenia (pojedynczy przewód) | 0-50 m / min (sam bęben) |
| Siła podnoszenia (pojedynczy drut) | 180 kN | |
| Średnica drutu stalowego | 26-30 mm | |
| Długość drutu stalowego | 55 m | |
|
Wydajność wciągnika linowego |
Siła podnoszenia (pojedynczy drut) | 15 kN (3372 funtów siły) (sam bęben) |
| Średnica drutu stalowego | 6-8 mm | |
| Długość drutu stalowego | 3200 m | |
|
Maszt |
Wysokość masztu | 10,5 m |
| Kąt regulacji masztu | 0 ° -90 ° | |
| Kąt wiercenia |
45º w poziomie do 90º w pionie w dół
|
|
| Karmienie Stroke | 3700 mm | |
| Poślizg | 1000 mm | |
| Feed Pull | 32 ton | |
| Feed Thrust | 14 ton | |
| Rod Pull | 3 m lub 6 m (9,84 stopy lub 19,68 stopy) | |
|
Pompa do błota |
Rodzaj |
Tłok potrójny pompy tłokowej |
| Model | BW 600 | |
| Uderzenie | 110 mm (4,3 cala) | |
| Głośność wyjściowa | 600 l / min | |
| Ciśnienie tłoczenia | 8,0 Mpa | |
| Zacisk nożny | Zakres mocowania |
55,5-118 mm przez otwór Ф165mm |
|
Inni |
Waga | 16,50 tony |
|
(Dł. × szer. × wys.) Wymiary transportowe |
6950 × 2260 × 2550 mm | |
| Droga transportu | Steel Crawler |
|
Szczegóły dotyczące głównych importowanych komponentów
|
||||
| Pozycja | Części | Producent | Ilość | Uwagi |
| 1 |
Silnik rotacyjny |
Niemcy Rexroth GmbH |
2 | A6VM107 |
| 2 |
Pompa hydrauliczna |
Danfoss Co. Ltd. |
4 | |
| 3 |
Główny zawór sterujący |
Danfoss Co. Ltd. |
3 | PVG100, PVG32-2 |
| 4 |
Reduktor silnika głównej wciągarki |
Niemcy Rexroth GmbH |
1 | |
| 5 |
Drugi silnik wciągarki |
Amerykańska korporacja Eaton |
1 | |
| 6 |
Silnik napędowy gąsienic gąsienicowych |
Korea Jijin Hydraulic Co., Ltd. |
2 | |
| 7 |
Elastyczne złącze |
Niemiecka firma KTR |
1 | |
| 8 |
Silnik wysokoprężny |
Dongfeng Cummins Power C |
1 | |
| 9 |
Pompa do błota |
Jiangsu Elephants Machinery Co., Ltd. |
1 | BW 600 |
| 10 |
Zacisk hydrauliczny |
Własna produkcja |
1 | |
| 11 |
Uchwyt na głowicę |
Własna produkcja |
1 | |
| 12 |
Platforma operacyjna |
Własna produkcja |
1 | |
| 13 |
Podwozie gąsienicowe |
Własna produkcja |
1 | |
| 14 |
Maszt (teleskopowy) |
Własna produkcja |
1 | |
| 15 |
Wiertarka |
Własna produkcja |
1 | |
| 16 |
Centralizator górny i dolny |
Własna produkcja |
2 | BQ, NQ, HQ |
| 17 |
Szczęka głowicy wiertła |
2 | BQ, NQ, HQ | |
| 18 |
Szczęka uchwytu Wellhead |
2 | BQ, NQ, HQ | |
| 19 |
Urządzenie ochronne |
Własna produkcja |
||
| 20 |
Wsparcie pomocnicze |
1 | ||
| 21 |
Akcesoria maszyny |
Własna produkcja |
1 | |
