Szczegóły Produktu:
|
Silnik wysokoprężny: | Cummins 6CTA 8,3-C195 | Moc: | 145 kW (195 KM) |
---|---|---|---|
Prędkość: | 1900 obr./min | Chuck hydrauliczny: | PQ |
Trzymaj średnicę: | 121 mm (4,76 cala) | Waga: | 13000 kg (28665 funtów) |
Wymiary (dł. × szer. X wys.): | 5600 × 2240 × 2650 mm | Droga transportu: | Steel Crawler |
High Light: | wiertnice rdzeniowe,wiercenie diamentowe |

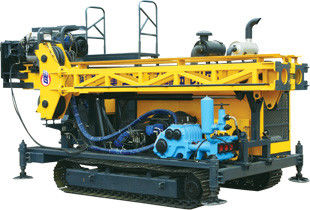

HYDX - 5A Pełna hydrauliczna wiertnica rdzeniowa z zamontowanym Crawler NQ 1300m HQ 1000m
Wiertnica gąsienicowa HYDX-5A nowy model pełnowymiarowej wiertnicy hydraulicznej został opracowany przez firmę HH Drill-Tech Drilling Machinery Co., Ltd. w odniesieniu do zaawansowanej techniki tego samego rodzaju sprzętu w kraju i za granicą. Wiertnica gąsienicowa ma rozsądną konstrukcję i doskonałą wydajność. Jest łatwy w obsłudze i konserwacji.
Ogólne cechy urządzenia:
Wiertnica gąsienicowa przyjmuje pełną hydrauliczną jazdę, podróżując samymi gąsienicami. Głowica wiertnicza napędzana jest zmiennym silnikiem z funkcją dwustopniowej mechanicznej zmiany biegów, bezstopniowej zmiany prędkości z zaawansowaną i prostą konstrukcją. Rotator jest zasilany i napędzany za pomocą układu łączącego wrzeciono z cylindrem olejowym z łańcuchem. Układ ma tę funkcję, jeśli tłoczyska cylindra olejowego przesuwają się o pewną odległość, a ruch głowicy wiertarskiej podwoi odległość. Maszt można regulować w zakresie od 0 do 90 stopni dla jego otworu wiertniczego z nisko położonym środkiem ciężkości i dobrą stabilnością całego urządzenia. Wiertnica gąsienicowa zapewnia operatorowi ładne pole widzenia oraz szeroki i komfortowy tryb pracy. Wiertnica hydrauliczna HYDX-5A wygląda ładnie w ogólnej strukturze i odzwierciedla myśl projektową zorientowaną na ludzi.
Zalety:
(1) Niezawodna wydajność
W oparciu o wytyczne dotyczące kupowania najważniejszych urządzeń pomocniczych w skali międzynarodowej, silnik wysokoprężny, pompa hydrauliczna, zawory główne, silniki, reduktory gąsienicowe i kluczowe części hydrauliczne są uznawane za produkty znanych marek w kraju i za granicą.
(2) Wysoko wydajna wiertnica gąsienicowa
Dzięki dużemu momentowi obrotowemu, przydziałowi dużej mocy i rozsądnej konstrukcji konstrukcji oraz zaawansowanej metodzie eksploatacji i długości 6 metrów (19,7 stóp) drążka wiertniczego, wszystko to gwarantuje wysoką wydajność pracy wiertnicy i jej wydajność.
(3) Hydrauliczna wiertnica gąsienicowa do ochrony środowiska
Dzięki mniejszej emisji zanieczyszczeń z silnika Diesla, profesjonalnej konstrukcji redukującej hałas, wiertnica nadaje się do eksploatacji miejskiej i osiągów.
(4) Wiertnica do oszczędzania energii
Przyjmując zaawansowaną technikę kontroli wrażliwości na obciążenia, wiertnica obniżyła zużycie energii i wytwarzanie ciepła do najniższego poziomu.
Dzięki eleganckiemu zarysowi, zwartej strukturze, niezawodnej wydajności i łatwej obsłudze, powinien być priorytetowym sprzętem do wyboru w pełnej hydraulicznej rdzeniowej wiertnicy obecnego rynku krajowego.
Zakres zastosowania
Wiertnica typu HYDX-5A przeznaczona jest głównie do wiercenia w otworach i prostych otworach. Może być używany do eksploracji i poszukiwania geologii, metalurgii, węgla, przemysłu nuklearnego, hydrologii i innych gałęzi przemysłu. Jest to wiertnica rdzeniowa, głównie z wykorzystaniem końcówek diamentowych i węglikowych.
Główny parametr wydajności HYDX-5A
Silnik wysokoprężny | Model | Cummins 6CTA8.3-C195 (turbodoładowany i chłodzony wodą zasilającą) |
Przemieszczenie | 8,3L (2,19 galonów amerykańskich) | |
Moc | 145 kW (195 KM) | |
Znamionowy RPM (ustawienie fabryczne) | 2200 obr./min | |
Drilling Capacity Crawler Wiertnica | BQ | 1500 m (4920 stóp) |
NQ | 1300 m (4264 stóp) | |
HQ | 1000 m (3280 stóp) | |
PQ | 680 m (2230 stóp) | |
Głowica wiertła | Silnik rotacyjny | Podwójne silniki hydrauliczne - zmienny i rewersyjny ekspres: SAUER-DANFOSS |
RPM Hydraulic Crawler Drill Rig | Dwa przesunięcia / płynna zmiana 0-1145 obr / min | |
Wskaźniki | 1 8.776: 1 2. 2.716: 1 | |
Otwieracz głowicy | boczne przesuwanie z napędem hydraulicznym | |
Uchwyt hydrauliczny (PQ) | Hydraulicznie otwarty, sprężyny talerzowe, normalnie zamknięty Typ Osiowe moce nośne 222 400 N | |
Max. Torque Hydraulic Crawler Drill Rig | 4650 N · m (3427 lbf · ft) | |
Trzymaj średnicę | 121 mm (4,76 cala) | |
Max. Udźwig wrzeciona | 150 kN (33720 funtów) | |
Max. Zasilanie | 75 kN (16860 funtów) | |
Primary Pump Package | Pompa Triplex z tłokiem osiowym o zmiennej wydajności do napędzania obrotowego głowicy wiercącej, głównego wyciągu, pompy do błota i wciągarki linowej. | Producent: DANFOSS 1st Pump: przy 25MPa 3rd Pump: 102 LPM przy 25MPa |
Zbiornik hydrauliczny | Pojemność | 420 L (111 galonów amerykańskich) |
Prędkość podnoszenia (pojedyncza żyła) | 38-70 m / min (nagi bęben) | |
Pojemność głównego | Siła podnoszenia (pojedynczy drut) | 77 kN (17310 lbf) |
Średnica drutu stalowego | 18 mm (0,71 cala) | |
Drut stalowy Długość wiertnicy hydraulicznej gąsienicowej | 50 m (164 stóp) | |
Prędkość podnoszenia (pojedyncza żyła) | 164m / min (nagi bęben) | |
Pojemność masztu wciągnika linowego | Siła podnoszenia (pojedynczy drut) | 12 kN (2698 funtów) (nagi bęben) |
Średnica drutu stalowego | 6 mm (0,24 cala) | |
Długość drutu stalowego | 1500 m (4920 stóp) | |
Wysokość masztu hydraulicznego Wiertnica gąsienicowa | 11 m (36 stóp) | |
Kąt regulacji masztu | 0 ° -90 ° | |
Kąt wiercenia | 45 ° -90 ° | |
Karmienie pociągnięciem | 3800 mm (150 cali) | |
Slippage Stroke | 1500 mm (59 cali) | |
Feed Pull | 15000 kg (33075 funtów) | |
Feed Thrust | 7500 kg (16538 funtów) | |
Rod Pull | 3m lub 6m (9,84 stóp lub 19,68 stóp) | |
Mud Pump | Rodzaj | Pompa Triplex Tłok pompy |
Model | BW250 | |
Uderzenie | 100 mm (3,9 cala) | |
Moc wyjściowa | 250, 145, 90, 52 l / min (66, 38, 24, 14 galonów amerykańskich / min) | |
Ciśnienie rozładowania | 2,5, 4,5, 6,0, 6,0 Mpa (363, 653, 870, 870 psi) | |
Zacisk nożny | Zakres mocowania | 55,5-117,5 mm (2,19-4,63 cala) przez otwór Ф154 mm (6,06 cala) |
Inny | Waga | 13000 kg (28665 funtów) |
Wymiary (dł. × szer. X wys.) | 5600 × 2240 × 2650 mm (220 × 88,2 × 104,3 cala) | |
Droga transportu | Steel Crawler |
2. O nas
Jesteśmy jednym z wiodących producentów wiertnic diamentowych w Chinach,
Produkujemy i dostarczamy diamentowe wiertnice rdzeniowe oraz wszystkie hydrauliczne wiertnice wiertnicze o zdolności wiercenia od 100 metrów do 4200 metrów, pompy płuczkowe i inne podobne narzędzia wiertnicze.
Serdecznie zapraszamy klientów z całego świata do kontaktu z nami w sprawie każdego zapytania, a my postaramy się jak najlepiej zapewnić profesjonalną obsługę, aby Cię zadowolić.
3. Usługa
Czas wysyłki zależy od miejsca przeznaczenia.
Po dostarczeniu towaru prześlemy Ci pocztą e-mail informacje o wysyłce, a także szczegóły śledzenia.
Towar zostanie dostarczony w najbardziej racjonalny sposób na dostawę.
1. Wszystkie nasze platformy wiertnicze są dostarczane okres gwarancji i usług posprzedażnych, prosimy o kontakt z nami w celu uzyskania szczegółów.
2. Oferujemy całe wsparcie techniczne dla naszych urządzeń wiertniczych, skontaktuj się z nami swobodnie, jeśli masz jakieś pytanie do naszego wiercenia
sprzęt, który otrzymałeś, powiemy ci, jak rozwiązać problem przez e-mail lub telefon.
Widok produktu
