Szczegóły Produktu:
|
typu: | Zespół złożony z podwójnej / potrójnej rdzenia przewodu | rozmiar: | Seria BQ NQ HQ PQ BQ3 NQ3 HQ3 PQ3 |
---|---|---|---|
Długość: | 3m 1,5m | standardowe: | DCDMA WIRELINE Q STANDARD |
Kod HS: | 8207191 | aplikacji: | Do eksploracji minerałów |
High Light: | drilling rig parts,wireline core drill parts |

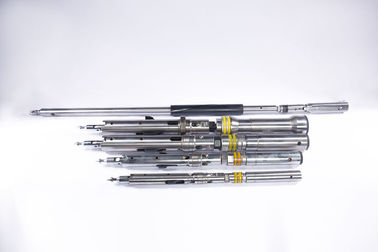

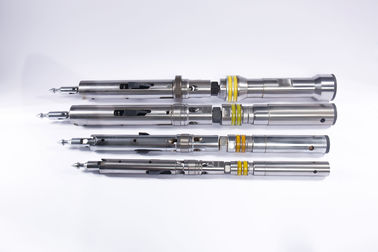

5ft / 10ft Diamond Double Tube Wireline Core Barrel System

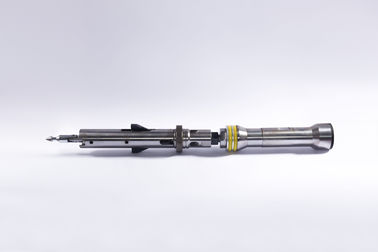

Zespół głowicy zapewnia: zatrzaskowe i obrotowe mechanizmy ostrzy, umożliwiające wkładanie i wyjmowanie zespołu wewnętrznej rury, zespół łożyskowy, aby umożliwić pozostawienie rury wewnętrznej w miejscu i uniknięcie uszkodzenia próbki podczas wiercenia, wskazań roboczych ciśnienia płynu i zaworów sterujących płynem.
Wszystkie zespoły głowic zawierają zespół zaworu odcinającego, który dostarcza sygnał ciśnienia płynu do operatora wiertła, gdy elementy zaworu są ściskane, co wskazuje na pełną lub zablokowaną rurę wewnętrzną.
Zespół głowicy Sinocoredrill cechuje długa żywotność, dobra kompatybilność z częściami takimi jak dętka i zewnętrzna rurka innych dostawców oraz dostępność we wszystkich częściach zamiennych.
Wszystko dzięki certyfikatowi ISO i kontroli jakości.
Dane techniczne
1.NQ HQ Produkcja głowicy PQ
2.NQ HQ PQ montaż głowicy wysokiej jakości
3. Zespół głowicy API i ISO NQ
4. Dostarczony czas
Rdzeń beczki:
Stosowany w luźnym, łamanym procesie stratygraficznym lub wydobywczym węgla i chroni kamień (mój) przed narzędziami wiertniczymi.
Rura z podwójnym rdzeniem i rurka ma zewnętrzną rurkę, przepłukuje złącze między wewnętrznym i zewnętrznym przepływem wody w rurce do dna otworu, chroniąc rdzenie przed płukaniem spłukiwań. Podwójna rura ma podwójny ruch i jeden ruch dwa rodzaje. Podwójny ruch i rdzeń rdzenia to wewnętrzna i zewnętrzna rura rdzeniowa za bałem i obrotem trzpienia wiertła, bez żadnych poważnych luźnych lub złamanych warstw.
Rura wewnętrzna i zewnętrzna z pojedynczym ruchem z podwójną rdzeniem ma izolację łożyska, zewnętrzna rura rurowa napędzana jest tylko obrotem, a pęknięta rura skalna nie obraca się, unika tarcia rdzenia, wibracji itp., Z uszkodzeniami mechanicznymi, dzięki czemu jest bardzo luźna pęknięte formacje. Mogą być dobrze zabezpieczonymi rdzeniami.
Użyj rdzenia rdzenia o podwójnej talii, bity muszą mieć grubość ścianki wiertła ze stopu lub diamentu.
Ze względu na zwiększoną powierzchnię kontaktu wiertła, warga wykorzystuje podwójną rurę rdzeniową niż zwykłą wydajność wiercenia rdzeniowego w celu zmniejszenia. Na występie, węgiel, aby zagwarantować tempo rytmu skalnego (mineralnego), należy zastosować rdzeń rurowy o podwójnych pokładach. Bardziej złożona rura dwurdzeniowa, z wyjątkiem zakończenia pojedynczego ruchu, dodatkowo aluminiowa, stalowa rura umieszczona z tworzywa sztucznego lub jakościowo zapięta półotwarta rura, mają lepszą ochronę głównej roli.
W rdzeniu z podwójną rdzą uszkodzone rdzenie i blok uszczelniający w następnym porcie, rura rdzeniowa za pomocą wiertła jest umieszczana w urządzeniu uszkodzeniowym karty rdzenia (paproć, sprężyna karty, trzcina, itp.), Aby zakończyć.
Przedmiot nr. | Część nr | Opisy przedmiotów | |
NQ | HQ | ||
| NQ-A-1 | HQ-B-1 | Core Barrel Assy 1.52m / 5 Ft |
| NQ-A-2 | HQ-B-2 | Core Barrel Assy 3.05m / 10 Ft |
| NQ-A-3 | HQ-B-3 | Wewnętrzna rurka Assy 1.52m / 5 Ft |
| NQ-A-4 | HQ-B-4 | Wewnętrzna tuba Assy 3.05m / 10 Ft |
| NQ 0000 | HQ 0000 | Head Assy |
1 | NQ 0001 | HQ 0001 | Spearhead Point |
2 | NQ 0002 | HQ 0002 | Sprężyna naciskowa |
3 | NQ 0003 | HQ 0003 | Zatrzymaj tłok |
4 | NQ 0004 | HQ 0004 | Podstawa włóczni |
5 | NQ 0005 | HQ 0005 | Spirol Pin |
6 | NQ 0006 | HQ 0006 | Wciągany futerał z zatrzaskiem |
7 | NQ 0007 | HQ 0007 | Spirol Pin |
8 | NQ 0008 | HQ 0008 | Śruba |
9 | NQ 0009 | HQ 0009 | Pralka |
10 | NQ 0010 | HQ 0010 | Górny zatrzask |
11 | NQ 0011 | HQ 0011 | Zatrzask sprężyny |
12 | NQ 0012 | HQ 0012 | Zatrzask |
13 | NQ 0013 | HQ 0013 | Połączyć |
14 | NQ 0014 | HQ 0014 | Kołek spiralny |
15 | NQ 0015 | HQ 0015 | Kula ze stali nierdzewnej, 22 mm |
16 | NQ 0016 | HQ 0016 | Lufa wskaźnika lądowania |
17 | NQ 0017 | HQ 0017 | Lading Shoulder |
18 | NQ 0018 | HQ 0018 | Dolny zatrzask |
19 | NQ 0019 | HQ 0019 | Nakrętka sześciokątna |
20 | NQ 0020 | HQ 0020 | Wrzeciono |
21 | NQ 0021 | HQ 0021 | Zawór odcinający, twardy |
22 | NQ 0022 | HQ 0022 | Myjka regulacyjna zaworu |
23 | NQ 0023 | HQ 0023 | Łożysko Thurst |
24 | NQ 0024 | HQ 0024 | Łożysko wrzeciona |
25 | NQ 0025 | HQ 0025 | Łożysko wieszaka |
26 | NQ 0026 | HQ 0026 | Sprężyna naciskowa |
27 | NQ 0027 | HQ 0027 | Nakrętka Self Lock |
| NQ 0028 | HQ 0028 | Wewnętrzny zespół zaślepki tuby (28,29,30,31) |
28 | NQ 0029 | HQ 0029 | Montaż smarem |
29 | NQ 0030 | HQ 0030 | Kula ze stali nierdzewnej |
30 | NQ 0031 | HQ 0031 | Czapka z daszkiem wewnętrznym |
31 | NQ 0032 | HQ 0032 | Sprawdź korpus zaworu |
32 | NQ 0033152 | HQ 0033152 | Wewnętrzna rura 1.52m / 5ft |
32 | NQ 0033305 | HQ 0033305 | innerTube 3.05m / 10Ft |
33 | NQ 0034 | HQ 0034 | Zatrzymaj dzwonek |
34 | NQ 0035 | HQ 0035 | Core lifter |
34 | NQ 0035 | HQ 0035 | Podnośnik z rdzeniem karbowanym |
35 | NQ 0036 | HQ 0036 | Core lifter Case |
36 | NQ 0037 | HQ 0037 | Blokowanie sprzęgania |
37 | NQ 0038 | HQ 0038 | Adpter Coupling |
38 | NQ 0039 | HQ 0039 | Pierścień lądowania |
39 | NQ 0040152 | HQ 0040152 | Outter Tube 1.52 / 5Ft |
39 | NQ 0040306 | HQ 0040306 | Outter Tube 3.05m / 10Ft |
40 | NQ 0041 | HQ 0041 | Stablizator w wewnętrznej tubie |
