Szczegóły Produktu:
|
| typu: | HYDX-6 Full Hydraulic Diamond Core Rig | Moc: | 179KW |
|---|---|---|---|
| Modelu: | Commins 6CTA8.3-C240 | Prędkość: | 2200 obr / min |
| BQ: | 2000m | NQ: | 1800m |
| HQ: | 1300m | PQ: | 1000m |
| Waga: | 14500 kg | Dimessions: | 6250 * 2220 * 2500 mm |
| High Light: | Wiertnica hydrauliczna,wiertnice rdzeniowe |
||

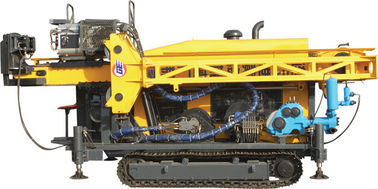

Cummins 6CTA 1300m HQ (89mm) HYDX-6 Full Hydraulic Diamond Core Rig
I. Ogólne wprowadzenie
Jest to całkowicie nowe urządzenie wiertnicze opracowane w oparciu o zaawansowane techniki na świecie. HYDX-6 ma rozsądną konstrukcję, doskonałą wydajność, łatwą obsługę i wygodę podczas konserwacji.
Hydrauliczna wiertnica diamentowa HYDX-6 może być stosowana do wiercenia pionowego i ukośnego. Będąc wiertnicą wyposażoną w wiertła diamentowe i wiertła ze stopów węglikowych, może być stosowana w dziedzinie geologii, metalurgii, wydobycia węgla, przemysłu nuke i pomiarów hydrologicznych. Jest to znakomita chińska wiertnica do wiercenia BQ, NQ, HQ i PQ.
Główne cechy platformy :
Hydrauliczny rdzeń wiertniczy wyposażony w gąsienice ma hydrauliczny układ napędowy. Posiada krótką, ale zaawansowaną konstrukcję, z głową napędzaną zmiennym silnikiem i regulowaną prędkością na 2 biegi. Gdy cylinder olejowy pracuje z łańcuchem zmieniającym prędkość, jego działanie jest stabilne i niezawodne. Maszt można regulować w zakresie od 0 ° do 90 °, aby zapewnić właściwy kąt wiercenia otworu. Niskie centrum grawitacyjne platformy zapewnia stałą pracę. Ten hydrauliczny rdzeń diamentowy zapewnia operatorom wygodną i wygodną pracę z szerokim widokiem. Krótko mówiąc, hydrauliczny rdzeń wiertniczy ma piękny zarys i pokazuje zorientowany na ludzi pomysł na projekt.
(1) Niezawodna jakość Hydraulic Diamond Core Rig
Główne części i wyposażenie pomocnicze, w tym silnik, silnik Diesla, pompa hydrauliczna, reduktor biegów i niektóre kluczowe zawory i akcesoria hydrauliczne, są produktami znanych marek.
(2) Wysoka wydajność
Duży moment obrotowy, moc napędowa, racjonalna i praktyczna konstrukcja, zaawansowany tryb sterowania i 6-metrowy (19,7 stóp) drążek wiertniczy gwarantują wysoką wydajność operacyjną platformy.
(3) Ochrona środowiska
Silnik wysokoprężny został profesjonalnie zaprojektowany, aby zmniejszyć hałas i inne zanieczyszczenia (hałas nie może przekroczyć 72 dB), co sprawia, że platforma może być eksploatowana na obszarach miejskich.
(4) Hydrauliczny rdzeń diamentowy do oszczędzania energii
Zaawansowana technika sterowania czujnikiem ładowania pomaga hydraulicznemu rdzeniowi wiertniczemu zmniejszyć zużycie siły napędowej i odprowadzanie ciepła w minimalnym stopniu.
HYDX-6 ma wyjątkowy wygląd zewnętrzny, zwartą strukturę, niezawodną funkcję i elastyczny system operacyjny. Wszystkie te czynniki sprawiły, że platforma jest najlepszym wyborem spośród tych samych produktów na rynkach krajowych i zagranicznych.
II. Główne parametry wydajnościowe HYDX-6
Liczby w tych tabelach zostały obliczone na podstawie doświadczeń terenowych i można racjonalnie oczekiwać. Rzeczywista wydajność wiercenia będzie zależeć od narzędzi i warunków, technik wiercenia i używanego sprzętu.
| Silnik wysokoprężny | Model | Cummins 6CTA (turbodoładowany i chłodzony wodą doładowania) |
| Przemieszczenie | 8,3L (2,19 galonów amerykańskich) | |
| Moc | 178kW (240HP) | |
| Znamionowy RPM (ustawienie fabryczne) | 2200 obr./min | |
| Zdolność wiercenia | BQ Hydraulic Diamond Core Rig | 2000 m (6560 stóp) |
| NQ | 1600 m (5248 stóp) | |
| HQ | 1300 m (4264 stóp) | |
| PQ Hydraulic Diamond Core Rig | 1000 m (3280 stóp) | |
| Silnik rotacyjny | Podwójny silnik hydrauliczny - zmienny i rewersyjny ekspres: SAUER-DANFOSS | |
| RPM | Dwa przesunięcia / płynna zmiana 0-1100 obr / min | |
| Stosunki hydrauliczne Diamond Rig | 1 8.776: 1 2. 2.716: 1 | |
| Otwieracz głowicy | boczne przesuwanie z napędem hydraulicznym | |
| Głowica wiertła | Uchwyt hydrauliczny (PQ) | Hydraulicznie otwierane, sprężyny talerzowe, normalnie C typu zamkniętego Osiowe moce nośne 222 400 N |
| Max. Moment obrotowy | 6400 N · m (4717 lbf · ft) | |
| Trzymaj średnicę | 121 mm (4,76 cala) | |
| Max. Udźwig wrzeciona | 220 kN (49456 funtów) | |
| Max. Zasilanie | 110 kN (24728 funtów) | |
| Pompa pierwotna | Pompa hydrauliczna: pompa tłokowa osiowa o zmiennej wydajności, do napędzania rotatora, pompy błotnej wciągarki i dźwigników poziomujących. Z systemem wykrywania ładunku. | Producent: DANFOSS Pierwsza pompa: 200 LPM przy 31,5 MPa Druga pompa: 120 LPM przy 28 MPa 3. Pompa: 102 LPM przy 16 MPa |
| Zbiornik hydrauliczny | Pojemność | 420 L (111 galonów amerykańskich) |
| Prędkość podnoszenia (pojedyncza żyła) | 38-70 m / min (nagi bęben) | |
| Pojemność głównego | Siła podnoszenia (pojedynczy drut) | 120 kN (26976 funtów) |
| Wciągnik | Średnica drutu stalowego | 22 mm (0,86 cala) |
| Długość drutu stalowego | 50 m (164 stóp) | |
| Pojemność wyciągu linowego | Siła podnoszenia (pojedynczy drut) | 15 kN (3372 funtów) (nagi bęben) |
| Średnica drutu stalowego | 6 mm (0,24 cala) | |
| Długość drutu stalowego | 2000 m (6560 stóp) | |
| Wysokość masztu | 11 m (36 stóp) | |
| Kąt regulacji masztu | 0 ° -90 ° | |
| Kąt wiercenia hydraulicznego wiertnicy diamentowej | 45º w poziomie i 90 w pionie | |
| Maszt | Karmienie pociągnięciem | 3800 mm (150 cali) |
| Slippage Stroke | 1500 mm (59 cali) | |
| Feed Pull | 22000 kg (48510 lb) | |
| Feed Thrust | 11000 kg (24255 lb) | |
| Rod Pull | 3m lub 6m (9,84 stóp lub 19,68 stóp) | |
| Rodzaj | Pompa Triplex Tłok pompy | |
| Model | BW320 | |
| Mud Pump | Uderzenie | 110 mm (4,3 cala) |
| Moc wyjściowa | 320,230,165,118 L / min (84,5, 61, 44, 31 galonów amerykańskich / min) | |
| Ciśnienie rozładowania | 4,0, 5,0, 6,0, 8,0 MPa (580, 725, 870, 1160 psi) | |
| Zacisk nożny | Zakres mocowania | 55,5-117,5 mm (2,19-4,63 cala) przez otwór Ф154 mm (6,06 cala) |
| Waga | 14500 kg (31973 funtów) | |
| Inni | Wymiary transportu (dł. × szer. × wys.) | 5900 × 2240 × 2500 mm (232,3 × 88,1 × 98,4 cala) |
| Droga transportu | Steel Crawler |
