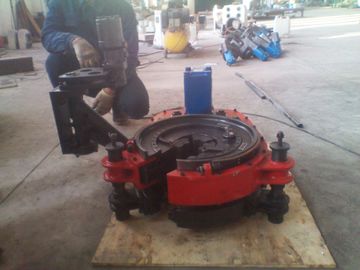

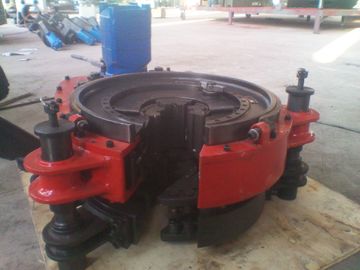

BQ NQ HQ Wiertnica Rig części hydrauliczne zacisk nożny / hydrauliczne maszyny śrubowe
Opis
Hydrauliczny zacisk nożny typu otwartego jest składnikiem geologicznej wiertarki rdzeniowej. Służy do zaciskania lub poluzowywania żerdzi wiertniczej.
Ten hydrauliczny zacisk nożny składa się z głównego zacisku i zacisku podtrzymującego. Zacisk główny i zacisk cofania tworzą układ dźwigni. Obsługując ręczny zawór kierunkowy na zacisku głównym, możemy wykonać zacisk zacisku w celu zaciśnięcia lub poluzowania żerdzi w tym samym czasie. Odwieś główny zacisk. Zacisk podtrzymujący płynie pod głównym zaciskiem i łączy zacisk główny przez szybkozłącze. W tej klamrze są dwie klasy prędkości. Ogranicznik i sterownik kierowania są ustawione na głowicy zacisku.
Dane techniczne
2, profesjonalna produkcja
3, kompletne narzędzia do wiercenia
4, dobre usługi po sprzedaży
cechy
1. Ten geologiczny drut rdzeniowy jest lekki i ma zwartą budowę. Zaciski są łatwo transportowane.
2. Jest dość elastyczny w obsłudze. Jego wydajność jest bardzo stabilna .
3. Istnieje duża różnica między dwiema klasami prędkości. Stopień najwyższej prędkości ma wyższą prędkość, podczas gdy stopień niskiej prędkości ma duży moment obrotowy.
4. Hydrauliczny zacisk nożny ma zintegrowaną tarczę zwalniającą, która sprawia, że poślizg mocuje styki żerdzi bardziej efektywnie.
5. Dostępne są funkcje ogranicznika i kontrolera skrętu. Są łatwe do zainstalowania, regulacji, użytkowania i konserwacji.
6. Główny zacisk i zacisk podtrzymujący można z łatwością stosować samodzielnie lub w połączeniu.
Instalowanie
Najpierw podłącz wieszak z drążkiem głównym drążka geologicznego.
Umieść hydrauliczny zacisk nożny w punkcie nośnym wieży wiertniczej.
Punkt zawieszenia powinien znajdować się powyżej 15 m nad odwiertem.
Głowica zacisku hydraulicznego zacisku stopy znajduje się 0,5 mm nad głowicą.
Wysokość zawieszenia powinna być odpowiednia, aby upewnić się, że zacisk zaciska podpory drążka.
Parametr
Zakres zastosowania | 7mm, 73mm, 92m, 116.5mm (drążki wiertarskie) |
Znamionowy moment obrotowy wysokiej klasy | 1,5KN.m |
Znamionowy niski moment obrotowy | 8,0 km |
Najwyższa maksymalna prędkość obrotowa | 85r / min |
Niskokrotna maksymalna prędkość obrotowa | 20r / min |
Rozmiar otworu głowicy zacisku | 120 mm |
Wymiary | 7505 × 00 × 600 mm |
Waga | 220 kg (zacisk główny: 160, zacisk cofający: 60 kg) |
Ciśnienie znamionowe | 16 MPa |
Maksymalny przepływ oleju | 120 l / min |
