Szczegóły Produktu:
|
| Nazwa produktu: | Narzędzia do wiercenia HDD | typu: | Drążek wiertniczy HDD |
|---|---|---|---|
| materiał: | Baosteel | Użycie: | rura wiertnicza do poziomej wiertarki kierunkowej |
| Gatunek: | R780, G105 i S135 | Funkcje: | odporność na zużycie / wysoka wytrzymałość zmęczeniowa |
| High Light: | horizontal directional drilling tools,horizontal directional drill tool |
||

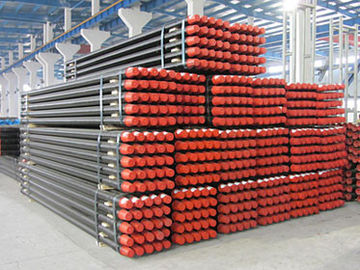

Narzędzia do wiercenia HDD - Drążek / rura wiertnicza HDD kute klasy R780, G105 i S135
Drążek / rura HDD Kute jeden kawałek
Taka konstrukcja została zaprojektowana w celu zmniejszenia oporu, jaki stawia wiertło podczas procesu budowy.
Zastosowanie: rura wiertnicza do poziomej wiertarki kierunkowej.
Materiał: Baosteel (najlepszy dostawca rur stalowych w Chinach)
Klasa: R780, G105 i S135.
Wątek: Vermeer, Ditch Witch, Case, American Auger i inne chińskie produkty HDD. Takie jak Drillto, DW / TXS, Goodeng, Hanlyma, XCMG i tak dalej.
Korzyść:
Odp .: Ablity
Od 2009 r. Świadczymy usługi OEM dla Vermeer China, teraz mamy również współpracę z Ditch Witch Asia Agent. Mamy również relacje z wieloma głównymi producentami HDD w Chinach.
B: Jakość
1, Jedyny w Chinach, który wykonuje obróbkę cieplną dla całego korpusu żerdzi wiertniczej. Nasza specjalna linia do obróbki cieplnej jest wysoko ceniona przez firmę Vermeer w Chinach.
2, Doskonała technika kucia w Chinach.
3, Przyjęcie podwójne ramię dla poprawy właściwości mechanicznych.
Parametry techniczne:
| Stopień | Wydajność wytrzymałości | Wytrzymałość na rozciąganie | Wydłużenie | Impact Power Akv J | ||||
| Min | Max | Min | Min | 10 × 10 | ||||
| Psi | Mpa | Psi | Mpa | Psi | Mpa | % | (-20 ° C) | |
| G105 | 105 000 | 724 | 135 000 | 931 | 115 000 | 793 | 15 | ≥68 |
| S135 | 135 000 | 931 | 165 000 | 1138 | 145 000 | 1000 | 13 | ≥54 |
| Specyfikacja kutej wiertarki Rura do obudowy HDD |
| Model platformy | połączenie | Wymiar rury wiertniczej | Hartowanie i gaszenie | Min. Promień zginania | Max Torque | ||||
| OD rury | Grubość ściany | OD stawów | Długość robocza | Waga | |||||
| (mm) | (mm) | (mm) | (m) | ( kg) | Stopień | (m) | Nm | ||
| Przypadek 6030 | Walizka | 60.3 | 7.5 | 66,7 | 3.048 | 35 | S135 | 33 | 6300 |
| Specyfikacja kutej rury wiertniczej dla chińskiej marki HDD |
| Rozmiar | Połączenie | Wymiar rury wiertniczej | Hartowanie i gaszenie | Min. Promień zginania | Max Torque | ||||
| OD rury | Grubość ściany | OD stawów / zdenerwowania | Długość robocza | Waga | |||||
| (mm) | (mm) | (mm) | (mm) | ( kg) | Stopień | (m) | Nm | ||
| 50 x 2000 mm | DH50 | 50 | 6.5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000 mm | DH60-1 | 60 | 6.5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000 mm | DH60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000 mm | NC23 (DH23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73 x 3000 mm | NC26 (2 3 / 8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000 mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83 x 4500 mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89 x 4500 mm | NC31 (2 7 / 8IF) | 89 | 10 | 104,8 | 4500 | 100 | S135 | 72 | 24000 |
| Specyfikacja kutej rury wiertniczej do maszyny Vermeer HDD |
| Model platformy | Połączenie | Wymiar rury wiertniczej | Hartowanie i gaszenie | Min. Promień zginania | Max Torque | ||||
| OD rury | Grubość ściany | OD stawów / zdenerwowania | Długość robocza | Waga | |||||
| (mm) | (mm) | (mm) | (mm) | ( kg) | Stopień | (m) | Nm | ||
| D7 × 11, D9X13 | Firestick 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14, D10X15 | Firestick 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16 x 20, D18 x 22 | Firestick 1 | 48 | 6.5 | 54 | 3048 | 23,5 | S135 | 30 | 3000 |
| D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24 × 40 | Firestick 1 | 60.3 | 7.5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Firestick 1 | 60.3 | 7.5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
| D33 × 44, D36 × 50 | Firestick 1 lub 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33 × 44, D36 × 50 | Firestick 1 lub 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36 × 50 | Firestick 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36 × 50 | Firestick 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36 × 50 | Firestick 1 | 66,7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36 × 50 | Firestick 1 | 66,7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50 × 100 / Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50 × 100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100 / D80 × 100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100 × 120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100 × 120 | Firestick 1 | 89 | 11.5 | 111,5 | 6096 | 150 | S135 | 80 | 27000 |
| Specyfikacja kutej wiertarki Pipe for Ditch Witch HDD machine |
| Model platformy | Połączenie | Wymiar rury wiertniczej | Hartowanie i gaszenie | Min. Promień zginania | Max Torque | ||||
| OD rury | Grubość ściany (mm) | OD stawów / zdenerwowania | Długość robocza | Waga | |||||
| (mm) | (mm) | (mm) | (m) | ( kg) | Stopień | (m) | Nm | ||
| JT820 / 920 | DW | 42 | 6.5 | 50,8 | 2 | 13 | S135 | 26 | 2000 |
| JT920L | DW | 42 | 6.5 | 50,8 | 3 | 21 | S135 | 26 | 2000 |
| JT1720 / 1720M1 | DW | 52 | 6.5 | 63 | 3 | 25 | S135 | 30 | 3200 |
| JT2020M1 | DW | 60 | 7.5 | 66,7 | 3 | 35 | S135 | 33 | 6300 |
| JT2720 | DW | 60 | 7.5 | 70 | 3 | 36 | S135 | 33 | 6772 |
| JT2720M1 / 3020M1 | DW | 68 | 8 | 76 | 3 | 40 | S135 | 33 | 7000 |
| JT4020 | DW | 73 | 10 | 82,5 | 4.5 | 51 | S135 | 51 | 16000 |
| JT4020M1 | DW | 83 | 9 | 89 | 4.5 | 84 | S135 | 65 | 18000 |
| JT7020 / 8020 | DW | 89 | 10 | 101.6 | 4.5 | 100 | S135 | 72 | 24000 |
| Uwaga: produkujemy kute jednoelementowe drążki pasujące do wszystkich urządzeń Ditch Witch HDD |
