Szczegóły Produktu:
|
| Rodzaj: | Obrotowa dmuchawa powietrza | rozmiar: | HC-25S/HC-251S/HC-30S/HC-301S...itd |
|---|---|---|---|
| częstotliwość: | 50 Hz | Podanie: | Napowietrzanie wody, Szpitale i laboratoria ŚciekiMieszanie i napowietrzanie |
| Zakres ciśnienia powietrza dmuchawy obrotowej: | 0,1-0,5 kgf / cm2 | Imię: | Niskie zużycie energii Seria Hc Hc 251s Obrotowe dmuchawy powietrza Niski poziom hałasu |
| High Light: | obrotowe dmuchawy powietrza hc 251s,obrotowe dmuchawy krzywkowe hc 30s,obrotowe dmuchawy powietrza 50 Hz; |
||

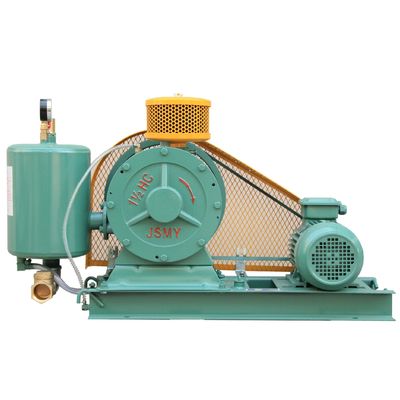

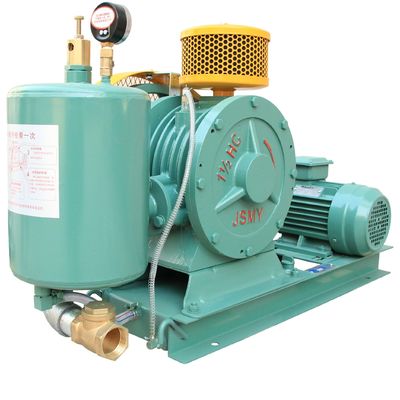

Łatwa instalacja Niskie zużycie energii Seria HC Obrotowa dmuchawa powietrza o niskim poziomie hałasu
Konstrukcja i zasada działania dmuchawy obrotowej serii HC
Zakres ciśnienia powietrza dmuchawy obrotowej: 0,1-0,5 kgf/cm2
Dmuchawa rotacyjna ma znakomitą konstrukcję i składa się głównie z sześciu części: silnika, filtra powietrza, głównego silnika dmuchawy, komory powietrznej, podstawy (i zbiornika oleju), dyszy kapiącej olej
Dmuchawa pracuje na mimośrodowym przesunięciu wirnika w cylindrze, powoduje zmianę objętości pomiędzy krzywkami w gnieździe wirnika w celu zasysania, sprężania i odprowadzania powietrza
Podczas pracy różnica ciśnień dmuchawy służy do automatycznego przesyłania oleju smarującego do dyszy kroplowej, kapania do cylindra w celu zmniejszenia tarcia i hałasu, a jednocześnie zmniejszenia powrotu powietrza w cylindrze
Struktura i skok dmuchawy obrotowej
Cechy:
.Niski poziom hałasu, niskie zużycie energii, stabilna praca, łatwa instalacja
.Odporność na zmiany obciążenia, stabilny przepływ powietrza, z komorą powietrzną dla płynnego uwalniania powietrza
.Doskonałe materiały, wykwintna struktura i wyjątkowa wydajność
Aplikacje:
Dane techniczne:
| Średnica otworu wylotowego | | | Prędkość | PRZEPŁYW POWIETRZA | Koło pasowe klinowe | Pasek klinowy | Zbiornik oleju | Waga | |||||||
| RPM | 0.1kgf/cm2 | 0,2 kgf/cm2 | 0,3 kgf/cm2 | 0,4 kgf/ | 0,5 kgf/cm2 | dmuchacz | silnik | Waga netto | Waga brutto | |||||||
| HC-25S | 3/4” (20) | 0,37 kW | 50 Hz | 430 | 0,278 | 0,265 | 0,250 | 0,237 | 0,225 | 8” | 3” | A-889 | 1,2 l (0,9 l) | 40 kg | 45 kg | |
| HC-251S | 3/4” (20) | 0,55 kW | 50 Hz | 450 | 0,32 | 0,31 | 0,3 | 0,29 | 0,29 | 8” | 21/2” | A-1016 | 1,5 l (1,1 l) | 44 kg | 51 kg | |
| HC-30S | 1”(25) | 0,55 kW | 50 Hz | 430 | 0,36 | 0,35 | 0,34 | 0,33 | 0,32 | 10” | 3” | A-1118 | 1,5 l (1,1 l) | 50 kg | 57 kg | |
| HC-301S | 1”(25) | 0,75 kW | 50 Hz | 520 | 0,43 | 0,425 | 0,42 | 0,41 | 0,4 | 10” | 31/2” | A-1143 | 1,5 l (1,1 l) | 50 kg | 57 kg | |
| HC-40S | 11/4” (23) | 0,75 kW | 50 Hz | 500 | 0,68 | 0,67 | 0,66 | 0,65 | 0,62 | 12” | 4” | A-1321 | 2,5L (1,7L) | 80 kg | 88 kg | |
| HC-401S | 11/4”(32) | 1,5 kW | 50 Hz | 580 | 0,84 | 0,82 | 0,8 | 0,74 | 0,7 | 12” | 41/2” | A-1321 | 2,5L (1,7L) | 85 kg | 93 kg | |
| HC-50S | 11/2”(40) | 1,5 kW | 50 Hz | 430 | 1.2 | 1.15 | 1,1 | 1.08 | 1,05 | 14” | 4” | A-1600 | 3,5L (2,3L) | 120 kg | 130 KG | |
| HC-501S | 11/2”(40) | 2,2 kW | 50 Hz | 500 | 1,5 | 1,47 | 1,45 | 1,41 | 1,4 | 14” | 41/2” | A-1600 | 3,5L (2,3L) | 125 kg | 135 kg | |
| HC-60S | 2”(50) | 2,2 kW | 50 Hz | 450 | 2 | 1,95 | 1,9 | 1,8 | 1,75 | 16” | 5” | B-1880 | 5,5 l (3,8 l) | 190KG | 223 kg | |
| HC-601S | 2”(50) | 4KW | 50 Hz | 540 | 2,5 | 2,45 | 2,4 | 2,3 | 2,25 | 16” | 6” | B-1880 | 5,5 l (3,8 l) | 200 kg | 233 kg | |
| HC-80S | 21/2”(65) | 4KW | 50 Hz | 430 | 2,95 | 2,8 | 2,75 | 2,65 | 2,6 | 18” | 51/2” | B-2108 | 8L (6L) | 250 kg | 268 kg | |
| HC-801S | 21/2”(65) | 5,5 kW | 50 Hz | 500 | 3.65 | 3,6 | 3,5 | 3.4 | 3,3 | 18” | 6” | B-2134 | 8L (6L) | 275 KG | 293 kg | |
| HC-100S | 3” (80) | 5,5 kW | 50 Hz | 390 | 4,5 | 4.45 | 4.4 | 4,3 | 4.2 | 20” | 51/2” | B-2362 | 20L (16L) | 375 kg | 395 kg | |
| HC-1001S | 3” (80) | 7,5 kW | 50 Hz | 420 | 5,6 | 5,5 | 5.4 | 5,3 | 5.2 | 20” | 6” | B-2362 | 20L (16L) | 390 KG | 410 KG | |
Rysunki i instalacja dmuchawy obrotowej
Jednostka: mm
Jednostka: mm
| Model | A | b | C | D | mi | F | g | h | i | J | K | L | m | n | O | Rozmiar P |
| HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4” |
| HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4” |
| HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1” |
| HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1” |
| HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4” |
| HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4” |
| HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
| HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2” |
| HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2” |
| HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2” |
| HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
| HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2” |
| HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3” |
| HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3” |
