Szczegóły Produktu:
|
| Średnica dziury: | ø 150 ~ ø 250 mm | Głębokość otworu: | 100 m ~ 140 m |
|---|---|---|---|
| Średnica pręta: | ø 73 / ø 89 / ø 102 / ø 114 | Moment wyjściowy głowicy napędowej: | 6800 Nm |
| Silnik wysokoprężny (kw): | 92 (CUMMIN) | Wymiar transportowy (mm) L * W * H: | 5400 * 2100 * 2000 |
| High Light: | wielofunkcyjna wiertnica do iniekcji strumieniowej,wiertnica do kotwicy sinocoredrill,wielofunkcyjna wiertnica do kotwicy |
||

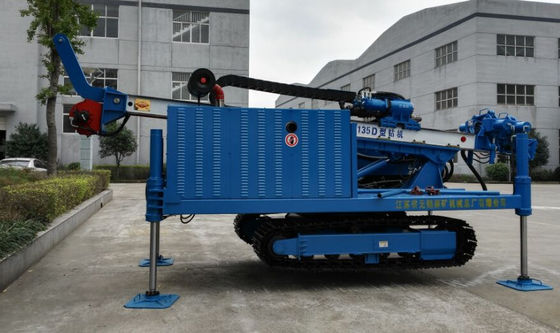

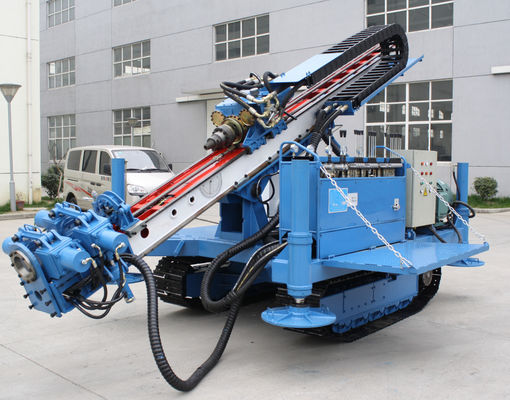

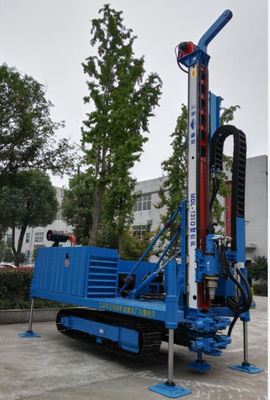

XDL-135D Anchor Drilling Rig Construction Wiertnica Jet Grouting Wielofunkcyjna wiertnica
Szybki szczegół:
1. Wiertnica XDL-135D jest rodzajem pełnej hydraulicznej wiertnicy gąsienicowej.Jego głębokość wiercenia wynosi 100-140m, a średnica wiercenia 150-250mm.
2. Wielki moment obrotowy i długa odległość skoku podawania wiertnicy sprawiają, że prędkość otworu wiertniczego jest szybsza, zdolność do usuwania wypadków jest lepsza, a wydajność prac wiertniczych wyższa.
3.Sprzęt montowany jest na gąsienicy z mechanizmem platformy obrotowej, co sprawia, że poruszanie się i chodzenie staje się coraz wygodniejsze.
4. Ta platforma może być używana do wiercenia z pojedynczą, podwójną i potrójną rurą i może być używana do wiercenia w podwójnej obudowie.
Opis:
1. Wiertnica XDL-135D jest rodzajem pełnej hydraulicznej wiertnicy gąsienicowej.Jego głębokość wiercenia wynosi 100-140m, a średnica wiercenia 150-250mm.
2. Wiercenie głównie do kotwienia i jet-groutingu, które zostało zaprojektowane i wyprodukowane przez Jiangsu Wuxi Mineral Exploration Machinery General Factory Co., Ltd.Stosowany jest głównie przy wierceniu otworu kotwiącego w głębokich fundamentach podpiwniczonych budynków wysokich, a także przy wierceniu otworu spustowego.Może być również stosowany do wykopu fundamentowego, otworu strzałowego, antypoślizgowego otworu kotwiącego.
3. Trasa wspornika wału wynosi 3,4 metra, więc wiertnica gąsienicowa 135D może mieć złożone wiertło do prętów i obudowy na 3 metry.Platforma ma zastosowanie do wiercenia prętów, wiercenia obudowy i złożonego wiercenia pręta i obudowy.
4. Może być stosowany do iniekcji strumieniowej, która ma zastosowanie do iniekcji jednostrumieniowej, iniekcji dwustrumieniowej i iniekcji trójstrumieniowej.
5. Hydrauliczne urządzenie zaciskowo-kluczowe znacznie skraca czas asysty, a także zmniejsza intensywność pracy operacyjnej.
6. W oparciu o różne warstwy możemy dostosować moment obrotowy i prędkość obrotową wiertnicy, aby zwiększyć zdolność adaptacji platformy.
Aplikacje:
1. Metro miejskie, wieżowce, lotnisko, gruntowa pompa ciepła i inne głębokie fundamenty do kotwienia.
2. Spoinowanie strumieniowe i odwadnianie, otwór strzałowy, otwór do kotwienia zapobiegający pływaniu.
3. Wywierć otwór geotermalny i dobrze.
4. Inżynieria szopy rurowej.
Dane techniczne:
| Głębokość otworu | 140-100m² | |
| Średnica otworu | 150-250mm | |
| Średnica pręta | ∅73/89/102/114 | |
| Kąt otworu (°) | 0-90° | |
| Wyjściowa prędkość obrotowa głowicy zasilającej | 10/20/25/40/50/60/70/100/120/140 obr/min | |
| Skok głowicy mocy | 3400mm | |
| Wyjściowy moment obrotowy głowicy zasilającej | 6800N.m | |
| Skok ramy slajdów | 900mm | |
| Siła podnoszenia głowicy mocy | 65KN | |
| Siła zasilania głowicy zasilającej | 33kN | |
| Moc | Silnik elektryczny: | 55 + 18,5 + 2,2 kW |
| Silnik Diesla: | 92KW (komunalne) | |
| Waga | 6000 KG | |
| Wymiary (dł.×szer.×wys.) | 5400 × 2100 × 2000 mm | |
