Szczegóły Produktu:
|
Rodzaj: | Pozioma kierunkowa wiertarka, sprzęt bezwykopowy | Gwarancja: | 1 rok |
---|---|---|---|
moc: | 1560/1620 kW, 4 silniki diesla | Siła odciągania: | 1000 ton / 10450 kN |
Stosowanie: | metoda wykonywania wykopów, układanie kabli, linii rur, inżynieria opadów poziomych, ochrona środowi | Certyfikat: | CE |
kolor: | Dostosowane | ||
High Light: | Wiertarka kierunkowa pozioma 1000 ton,Wiertnica HDD Crawler |
Główne cechy techniczne:

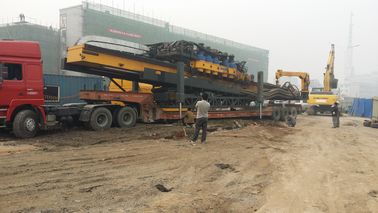

1. Połączenie samozaładowczego i rozładunkowego zestawu pozwala na wejście na pokład przyczepy, oszczędzając czas i wysiłek.
2. Moc silnika głównego przyjmuje konfigurację podwójnej mocy czterech silników Diesla, moc osiąga 1600 KW, a moc silnika Diesla przyjmuje tryb sprzęgu hydraulicznego.Dwie jednostki napędowe silników Diesla są skonfigurowane osobno, które mogą działać jednocześnie i pracować niezależnie, co znacznie poprawia bezpieczeństwo konstrukcji i zmniejsza koszty operacyjne.W konstrukcji platform wiertniczych, nawet jeśli silnik wysokoprężny i hydrauliczne urządzenie sterujące przyjmują produkty najlepszej światowej technologii, nieuniknione jest, że wystąpi awaria w rzeczywistym zastosowaniu.Gdy dojdzie do awarii, grupa silników wysokoprężnych zatrzyma się, podczas gdy drugi nadal będzie działał jak zwykle, chociaż konstrukcja Prędkość znacznie zwolniła, ale nadal był w stanie zapewnić bezpieczną konstrukcję, poprawić bezpieczeństwo i niezawodność, a także zapewnił wystarczający czas na naprawę wiertnicy.
3. Głowica napędowa przyjmuje tryb hydraulicznego napędu górnego z niskim momentem obrotowym i hydraulicznym, a moment rozruchowy jest duży.Wrzeciono przyjmuje unikalną konstrukcję pływającą, aby ułatwić załadunek i rozładunek wiertła i zmniejszyć zużycie śruby wiertła.
4. Układ hydrauliczny wiertni przyjmuje dobrze znane produkty hydrauliczne w kraju i za granicą.Elektrohydrauliczny proporcjonalny obwód zamknięty współpracuje z otwartym obwodem wykrywającym obciążenie, który ma wysoką niezawodność i zaawansowane działanie.
5. Działanie wiertnicy przyjmuje tryb pracy zdalnej, pilot zdalnego sterowania oraz niezależne pomieszczenie operacyjne zapewniają operatorowi bezpieczne, niezawodne i czyste środowisko operacyjne.
6. Główna maszyna jest wyposażona w losowy dźwig, który służy do podnoszenia na miejscu żerdzi wiertniczych i wierteł, co zmniejsza pracochłonność operatora i ułatwia budowę na miejscu.
Główne zasilanie | 1560 kW | 390 kW / 2100 obr./min × 4 zestawy | Wei Chai |
Main Power (High Power) | 1620 kW | 405 kW / 2100 obr / min × 4 zestawy | Volvo |
Moc głowy | Zakres prędkości obrotowej wrzeciona |
Niska prędkość 0-45 rpm Wysoka prędkość 0-90 rpm |
|
Maksymalny moment obrotowy wrzeciona |
200000 nm (0–45 obr./min) 100000N.m (0- 90 obr./min) |
||
Wrzeciono natychmiastowe szekla zwrotna moment obrotowy | 270000 Nm | ||
Średnica otworu wrzeciona | φ102 mm | ||
Odległość głowicy do przodu | 11,5 m | ||
P.ower head msiła pchania i ciągnięcia siekiery | 10450 KN | ||
Maksymalna prędkość pchania i ciągnięcia głowicy | 36 m / min | Sześciobiegowa skrzynia biegów | |
Prędkość pchania i ciągnięcia przy pełnym obciążeniu głowicy napędowej | 8,5 m / min | ||
Maszt | Struktura | Maszt monolityczny | |
Stojak | Wysokiej jakości stal stopowa przyspawana do masztu | ||
Regulacja kąta masztu | 8 ° - 16 ° | ||
Wysokość masztu podczas transportu | Dostosuj do pojazdu transportowego | ||
Kąt podnoszenia masztu podczas transportu | 0 ° - 16 ° | ||
Zacisk | Maksymalny moment szekli | 420000 Nm | |
Maksymalny moment dokręcania | 210000 Nm | ||
Dźwig | Maksymalny udźwig | 63 KN | |
Średnica liny stalowej | φ12 mm | ||
Długość liny | 120 m | ||
Podwozie |
Stalowe podwozie gąsienicowe, silnik dwubiegowy + reduktor kroczący |
Wysoka prędkość 0-1,5 km / h
Niska prędkość 0-0,75 km / h |
Opcjonalne podwozie gąsienicowe |
Maszyna | Rozmiar (DxSxW) | 20500 × 3200 × 3450 mm | |
Waga | 81000 kg |
