Szczegóły Produktu:
|
typu: | Wiertnica kotwiczna Jet Groutingg | Modelu: | 185D |
---|---|---|---|
Średnica dziury: | 150 ~ 250 mm | Głębokość otworu: | 200 ~ 150m |
Średnica pręta: | 73/89/102/114 MM | Kąt otworu: | 0 ~ 90 ° |
Waga: | 6350 kg | rozmiar: | 5400X2100x 2100mm |
High Light: | wiertnice rdzeniowe,diamentowe wiercenie rdzeniowe |

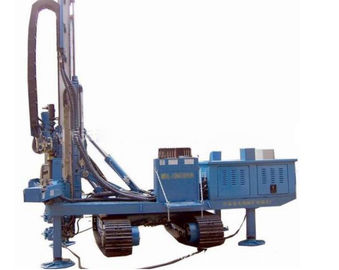

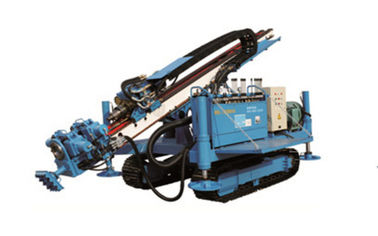

Średnica pręta 114 mm Wiertnica kotwiczna Jet Grouting 185D Maksymalna głębokość wiercenia 200 metrów
Anchor Drilling Rig to wiertnica o wysokiej wydajności, głównie do kotwienia, układania i odwadniania, ta wiertnica z serii wiertniczej jest w całości wiertarką hydrauliczną zgodną z wymaganiami metra, budynków wysokich, lotnisk i innych głębokich studzienek fundamentowych.
Główne cechy:
1. Nadaje się do następującej konstrukcji procesu.
1.1 kotwienie nadaje się do wiercenia, wiercenia i wiercenia w rurze wiertniczej.
1.2 spray wirowy może być odpowiedni do pojedynczego ciężaru, podwójnego, potrójnego sprayu wirowego itp., Z różnymi modułami do pojedynczego ciężaru, podwójnym, potrójnym wirowaniem, sprayem i sprayem.
2, moment obrotowy i prędkość obrotowa mogą być zgodne z rzeczywistą potrzebą prowadzenia rozsądnego układu, harmonogram wyprzedzający wynosi 3,4 metra, 3-metrowa rura wiertnicza, obudowa może być wierceniem złożonym, zgodnie z inną konfiguracją formowania odpowiadający wirnik momentu obrotowego, poprawić zdolność adaptacji platformy.
3. Wyposażony w podwozie gąsienicowe, wysoką platformę obrotową, cylindryczny olej napędowy o dużej średnicy, 0,9-metrową ramę ślizgową i urządzenie podtrzymujące kryzę, co sprawia, że zmiana wiertnicy i pozycjonowanie są niezwykle wygodne, a wiercenie jest stabilne i niezawodne.
4. Wyposażony w klamrę zaciskową, która sprawia, że załadunek i rozładunek rury wiertniczej i obudowy są mało wydajne i wydajne.
5. Opracowano odpowiednie narzędzia wiertnicze, które mogą spełnić proces budowlany:
5.1 trzyczęściowe wiercenie bitów, żużel szlamowy, odpowiedni do szybkiego wiercenia w warstwie gleby i warstwie piasku.
5.2 Wiercenie udarowe młotkiem pneumatycznym, żużel odprowadzający powietrze. Nadaje się do budowy warstw skalnych i połamanych warstw.
5.3 dno otworu hydrauliczne wiercenie udarowe, wyładunek błota. Nadaje się do budowy ciężkiej wody, takiej jak warstwa krusząca i warstwa jaja kurzego.
5.4 wiercenie obudowy.
5.5 Wiercenie w rurze wiertniczej i złożonej.
Szereg zastosowań:
Wypełnienie mikropompujące fundamenty, budowa otworu geotermalnego, badanie, kontakt statyczny (styk statyczny 5T), kontakt dynamiczny itp.
Model | 135D | 150D | 200D |
Średnica otworu (mm) | 150 ~ 50 250 | 150 ~ 50 250 | 150 ~ 50 250 |
Głębokość otworu (m) | 100-140 | 130-170 | 180-220 |
Średnica pręta (mm) | Φ73 lub Φ89 | Or73 lub Φ89 | Or73 lub Φ89 |
Kąt wiercenia (°) | 0-90 | 0-90 | 0-90 |
Prędkość obrotowa (r / min) | 10/20/25/40/50 / 60/70/100/120/140 | 10/20/30/35/40/60 / 65/70/85/130/170 | 40/45/80/85 / 90/170 |
Moment obrotowy (Nm) | 6800 | 7500 | dziesięć tysięcy |
Skok (mm) | 3400 | 3400 | 3400 |
Skok posuwu (mm) | 65 | 70 | 78 |
Prędkość podnoszenia (m / min) | 0 ~ 1,4, / 7/18/26 | 0 ~ 5, / 7/23/30 | 0 ~ 1,4 regulowany / 16/18 |
Ciśnienie (KN) | 33 | 36 | 40 |
Prędkość ciśnienia (m / min) | 0 ~ 2,8, / 14/36/80 | 0 ~ 10, / 14/46/59 | 0 ~ 2,8 regulowany / 32/35 |
Moc wejściowa (KW) | 55 + 18,5 + 2,2 | 55 + 18,5 | 55 + 30 + 2,2 |
Waga (kg) | 6000 | 6000 | 9200 |
Ograniczenie transportu (dł. × szer. × wys. Mm) | 5400 × 2100 × 2000 | 5400 × 2100 × 2000 | 6350 × 2100 × 2250 |
