Szczegóły Produktu:
|
| Waga: | 2100KGS | Moc: | Dostępne 75Kw (elektryczne) / Diesel |
|---|---|---|---|
| styl: | Underground Drilling Rig | Wymiar: | 2500 * 390 * 620 |
| Główne ciśnienie znamionowe pompy: | 31,5 mpa | Częstotliwość: | 50 Hz |
| Zdolność wiercenia: | HQ 400M / NQ 550m BQ 700m | Prędkość obrotowa silnika: | 1480 obr./min |
| High Light: | podziemne wiertnice,wiertnica górnicza |
||
95-3 HQ 500m 75KW Moc silnika Hydrauliczne podziemne urządzenie do wiercenia tuneli
Underground Drilling Rig nadaje się do wiercenia otworów w celu eksploracji kopalni; mogą być również wykorzystywane w projektach inżynierii kolejowej, tunelowania i konserwacji wody. Z pewnością wiele skorzystasz dzięki doskonałej i niezawodnej wydajności.

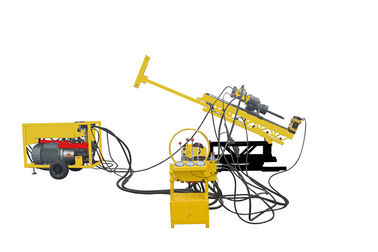

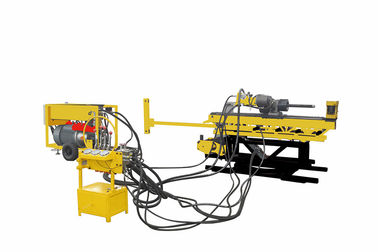

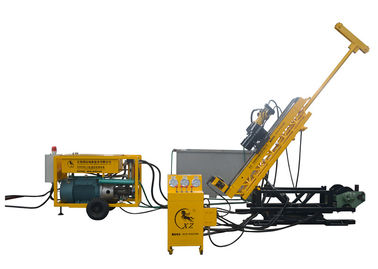

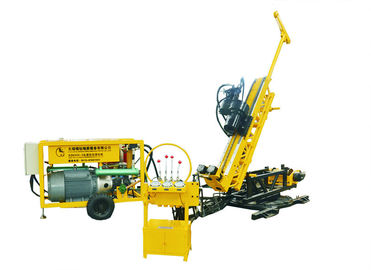

Podziemna platforma wiertnicza składa się z jednostki napędowej, korpusu maszyny, panelu sterowania, jednostki obrotowej, uchwytu pręta i pompy płuczącej.
1. Pompa olejowa napędza silnik, a siłownik hydrauliczny działa bez wieży.
2. Obrotowy układ maszyny, podawanie, pompowanie i mocowanie opiera się na napędzie płynowym; sprawiają, że prace wiertnicze są bardziej płynne niż w przypadku innych konkurentów;
3. Szybka prędkość wiercenia, może wywiercić otwory pod dowolnym kątem w tunelu roboczym po kolumnie, najlepsze zastosowanie;
4. W przypadku prowadnicy V, produkty zapewniają najwyższą współosiowość względem głównej osi;
5. Łatwa konserwacja, naprawa, demontaż, instalacja i ruch.
Specyfikacja techniczna wiertarki hydraulicznej (podwójna konstrukcja pompy)
| Prędkość obrotowa wrzeciona | 0-1300 r / min | Ciśnienie robocze układu hydraulicznego | 20 Mpa |
| Moment obrotowy wrzeciona | > 1300 Nm | Maksymalne ciśnienie robocze | 25 Mpa |
| Osiowa siła pchająca | > 62 KN | Stopniowy kąt wiercenia | 0-360 ° |
| Osiowa siła ciągnąca | > 83 KN | Dobrze kąt wiercenia | 0-360 ° |
| Rama obrotowa głowicy obrotowej | 1600 mm | Kąt wiercenia ziemi | 0-180 ° |
| Moc silnika | 75KW | Prędkość obrotowa silnika | 1480 obr / min |
| Napięcie | 380V | Częstotliwość | 50 Hz |
| Główne ciśnienie znamionowe pompy | 31,5 Mpa | Napięcie znamionowe pompy pomocniczej | 31,5 Mpa |
| Wymiary (długość * szerokość * wysokość) mm | Korpus główny: 2500 * 390 * 620 Jednostka mocy: 1710 * 1100 * 1270 Panel sterowania: 550 * 450 * 1150 | ||
| Waga | 2100 KG (korpus główny: 550 kg, jednostka napędowa: 800 kg, panel sterowania: 132 kg | ||
Zależność między głębokością wiercenia, średnicą wiercenia i materiałem pręta wiertniczego
| Średnica otworu (mm) | Średnica pręta wiercenia (mm) | Wiercenie materiału prętów | Głębokość wiercenia (m) | ||
| Zniżkowy | Poziomy | W górę | |||
| 95 (HQ) | 89 | stal | 400 | 300 | 200 |
| 75 (NQ) | 71 | stal | 550 | 400 | 300 |
| 59 (BQ) | 55,5 | stal | 700 | 550 | 400 |
